商品详情
一、产品概述

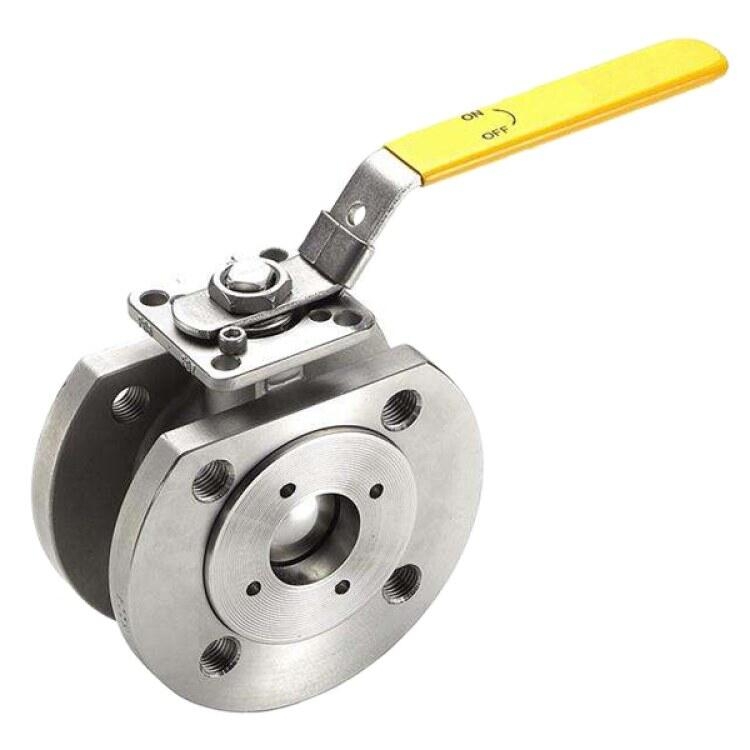

Q41F-20K法兰日标球阀适用于工作温度≤150℃的水、蒸汽或汽油类介质的管路上，用来接通或截断管路中的介质。日标球阀采用分体式结构设计，密封性能好，不受安装方向的限制，介质的流向可任意；球体与球体之间带防静电装置；阀杆防爆出设计；自动压紧填料设计，流体阻力小；日标球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，日标球阀而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
二、零件材质
| No. | 零件名称 | 材质 | No. | 零件名称 | 材质 | ||
| 1 | 螺栓 | SM35C | 304 | 2 | 垫片 | SS400 | 304 |
| 3 | 手柄 | SCPH2 | 4 | 挡圈 | SUP6 | 304 | |
| 5 | 限位块 | SS400 | 304 | 6 | 螺钉 | SM35C | 304 |
| 7 | 填料压盖 | SCPH2 | SCS13 | 8 | 填料 | PTFE | |
| 9 | 止推垫 | PTFE | 10 | 阀杆 | 304 | 304/316 | |
| 11 | 密封垫 | PTFE | 12 | 阀盖 | SCPH2 | SCS13/SCS14 | |
| 13 | 螺母 | SM35C | 304 | 14 | 螺柱 | SM45C | 304 |
| 15 | 球体 | 304 | 304/316 | 16 | 阀体 | SCPH2 | SCS13/SCS14 |
| 17 | 阀座 | RPTFE | - | - | - | ||
三、外形尺寸表
| NPS | D1 | d | K | D | C | f | N-Z | L | H | E |
| 15A | 15 | 51 | 70 | 95 | 14 | 1 | 4-15 | 140 | 79 | 120 |
| 20A | 20 | 56 | 75 | 100 | 16 | 1 | 4-15 | 152 | 82 | 120 |
| 25A | 25 | 67 | 90 | 125 | 16 | 1 | 4-19 | 165 | 109 | 150 |
| 32A | 32 | 76 | 100 | 135 | 18 | 2 | 4-19 | 178 | 113 | 150 |
| 40A | 38 | 81 | 105 | 140 | 18 | 2 | 4-19 | 190 | 143 | 230 |
| 50A | 50 | 96 | 120 | 155 | 18 | 2 | 8-19 | 216 | 151 | 255 |
| 65A | 65 | 116 | 140 | 175 | 20 | 2 | 8-19 | 241 | 176 | 280 |
| 80A | 78 | 132 | 160 | 200 | 22 | 2 | 8-23 | 283 | 209 | 350 |
| 100A | 98 | 160 | 185 | 225 | 24 | 2 | 8-23 | 305 | 228 | 350 |
| 125A | 125 | 195 | 225 | 270 | 26 | 2 | 8-25 | 381 | 316 | 630 |
| 150A | 150 | 230 | 260 | 305 | 28 | 2 | 12-25 | 403 | 353 | 830 |
| 200A | 200 | 275 | 305 | 350 | 30 | 2 | 12-25 | 502 | 涡轮 | |
| 250A | 250 | 345 | 380 | 430 | 34 | 2 | 12-27 | 568 | ||
| 300A | 300 | 395 | 430 | 480 | 36 | 3 | 16-27 |
648 |
||
