商品详情
|

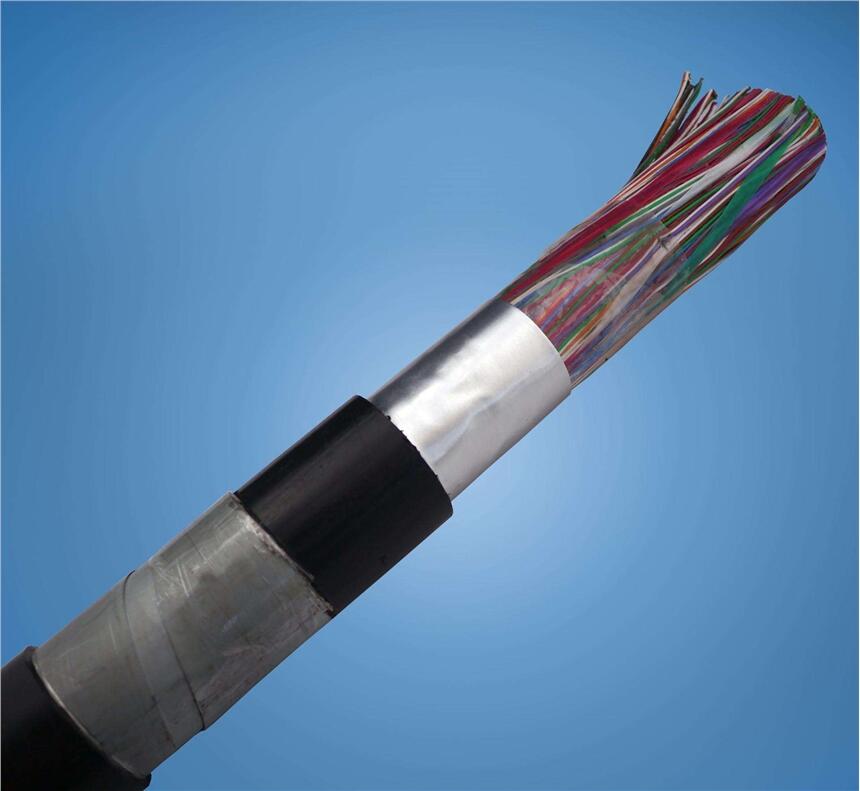

屏蔽电缆-KVVRP-3*6直销 是我厂主要产品之一，我厂是生产和销售 屏蔽电缆-KVVRP-3*6直销的制造商之一。如果想购买此产品请联系我厂销售部。高性能屏蔽双绞电缆技术规范书 一﹑产品用途及特点 本产品适用于油田或油井等电磁干扰较大的厂矿地区做信号传输。本产品为阻燃类产品。 二﹑执行标准 企业标准：Q/TY1011-2008 三、使用特性 1.电缆长期使用温度：-40～70℃ 2.zui低环境温度：固定敷设-40℃非固定敷设-15℃。 3.电缆敷设温度： 不低于0℃ 4.RYPVPZ型电缆弯曲半径应不小于电缆直径的10倍。 四、型号、名称及用途 型号：RYPVPZ 名称：聚乙烯绝缘聚氯乙烯护套高性能屏蔽双绞电缆 用途：用于电场干扰很大的场所作信号传输，使用移动或固定敷设 项目 单位 指标1.5 mm2 20℃时导体直流电阻不大于 Ω/km 13.7 电缆工作电容不大于 uf/km 0.06 耐交流工频电压 KV/min 3KV/5min 电缆电感不大于 uH/km 800 远端串音衰减 dB/km 70 五、产品主要技术指标 六、电缆规格 规格 芯数×截面积 mm2 导体结构 根数/直径 绝缘标称厚度 mm 线芯颜色 导体绝缘外径 mm 电缆参考外径 mm 2×1.5 66/0.17 0.5 红，白 2.7 8.7 3×1.5 66/0.17 0.5 红，白，黑 2.7 9.0 七、型号组成及代表意义 软芯导体结构---------------------------------------------------------------R 铜质线芯---------------------------------------------------------------------省略 聚乙烯绝缘-------------------------------------------------------------------Y 铝塑复合膜屏蔽-------------------------------------------------------------P 聚氯乙烯护套----------------------------------------------------------------V 镀锡铜丝编织屏蔽----------------------------------------------------------P 阻燃型电缆-------------------------------------------------------------------Z 八、产品结构 1、产品结构描速：特性阻抗120欧姆，导体为2芯或3芯（1.5mm2）多股镀锡电解铜丝绞合而成，分色绝缘宜于安装识别，铝塑复合膜100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附加独立多股绞合镀锡铜丝接地导体（7/0.2），灰色阻燃聚氯乙烯护套 2、结构尺寸 规格 导体绞合直径mm 绝缘后外径mm 缆芯绞合节距mm 屏蔽后直径mm 护套厚度 成品直径 2×1.5 1.7 2.7 20 7.1 1.2 8.7 3×1.5 1.7 2.7 30 7.4 1.2 9.0 3、产品结构示意图 RYPVPZ 2×1.5 RYPVPZ 3×1.5 1----------------------------------1.5mm2镀锡铜芯软导体 2----------------------------------聚乙烯绝缘 3----------------------------------耐高温聚脂膜隔离带 4----------------------------------多股绞合镀锡铜丝接地导体（7/0.2） 5----------------------------------------------------------铝塑复合膜 6---------------------------------------------------镀锡铜丝90%覆盖屏蔽 7---------------------------------------------------灰色阻燃聚氯乙烯护套 0我厂的屏蔽电缆-KVVRP-3*6直销同时具有iso9001体系认证和生产许可证，如果您想了解此产品的详细信息，可以将屏蔽电缆-KVVRP-3*6直销的具体型号发给我们，我们将尽快为您提供此产品的价格信息。 |
