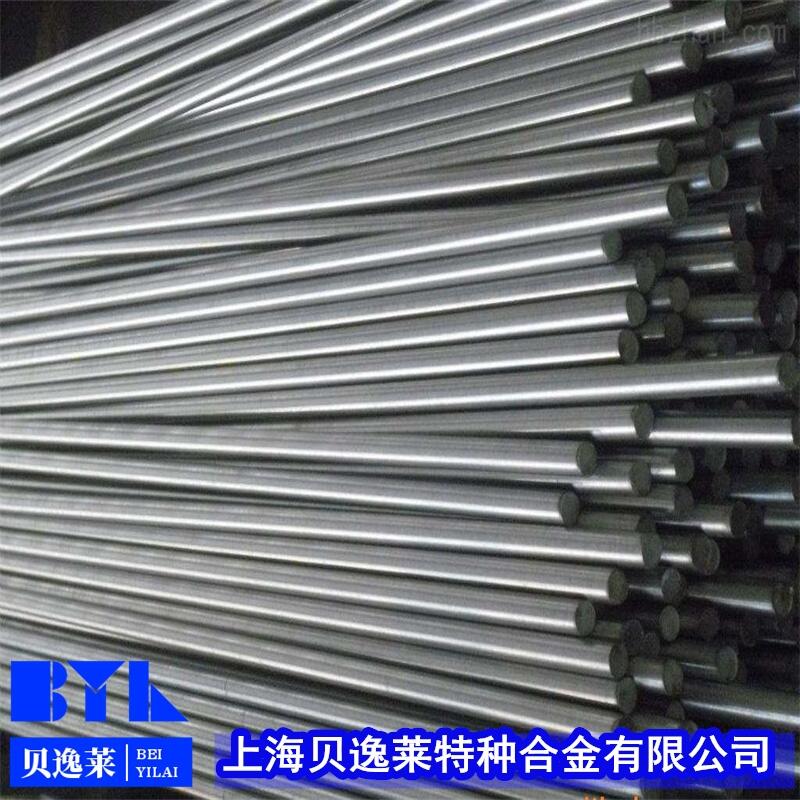

梅州市云阳县GH163合金板GH4163高温合金棒锻件加工价格成分
梅州市云阳县GH163合金板GH4163高温合金棒锻件加工价格成分
产品价格:¥190(人民币)
  • 规格:【钢板】薄板、中板、厚板、卷板、卷带、箔带、扁带、开平板、镜面板
  • 发货地:上海松江区
  • 品牌:
  • 最小起订量:1Kg
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:上海贝逸莱特种合金有限公司

    联系人:黄建燊(先生)

    联系手机:

    固定电话:

    企业邮箱:beyilai021@163.com

    联系地址:上海市松江区小昆山镇秦安街88 号2幢一层

    邮编:

    联系我时,请说是在牵牛钢材网上看到的,谢谢!

    商品详情

      GH4163是Ni-Cr-Co基沉淀硬化型变形高温合金,使用温度可达850℃。合金在800℃以下具有较好的抗氧化性能,具有较高的屈服强度好蠕变强度,应变时效裂纹倾向性小,抗冷热疲劳强度性能好。合金具有满意的成形性能和焊接性能。适于制作航空发动机主燃烧室和加力燃烧室的板材焊接结构件和承力件,主要产品有热轧和冷轧板材、热轧和锻制棒材、冷拔(轧)无缝管和环形件等。

      合金已用于制作航空发动机火焰筒、加力筒体、安装边、安装座和管件等。批产和使用情况良好。

      零件须在固溶状态下进行焊接,可采用点焊、缝焊和氩弧焊等方法进行焊接。合金在高温长期时效或长期应力时效中,有η相析出

      GH4163高温合金化学成分

      元素

      C

      Cr

      Ni

      `Co

      Mo

      Al

      Ti

      Fe

      B

      Si

      Mn

      S

      P

      Cu

      Ag①

      Bi①

      Pb①

      MIN

      0.04

      19.00



      19.00

      5.60

      0.30

      1.90





















      MAX

      0.08

      21.00

      21.00

      6.10

      0.60

      2.40

      0.70

      0.005

      0.40

      0.60

      0.007

      0.015

      0.200

      0.005

      0.0001

      0.002

      1. GB/ 15062、GJB 1952A、GJB 2297A、GJB 3165A、GJB 3317A和GJB5301规定检验的杂质元素

      摘自GB/T141992,杂质元素分析有区别的摘自GB/ 15062、GJB 1952A、GJB 2297A、GJB 3165A、

      GJB 3317A和GJB5301,见表

      热处理制度

      摘自HB/Z 140,各品种的标准热处理制度为:

      固溶处理:1150℃±10℃;时效处理:1150℃±10℃×8h/AC。其中:

      A 锻件、环形件,固溶保温时间(1.5~2.5)h,水冷;

      B 管件,固溶保温时间≤15min,空冷或适当冷却;

      C 板材、带材,固溶保温时间:δ≤4mm,(5~15)min,空冷;4mm﹤δ≤10 mm,≤30 min,空冷或适当冷却;δ﹥10 mm,≤120 min,空冷

      D 热轧和锻制棒材,固溶保温时间:d≤8mm,30 min,水冷(空冷或油冷);d﹥8 mm,(90~150)min,水冷(空冷或油冷)。

      undefined

      undefined

      发展过程

            镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti);为了提高蠕变强度又添加铝,研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期,苏联于40年代后期,中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面:合金成分的改进和生产工艺的革新。50年代初,真空熔炼技术的发展,为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期,由于涡轮叶片工作温度的提高,要求合金有更高的高温强度,但是合金的强度高了,就难以变形,甚至不能变形,于是采用熔模精密铸造工艺,发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要,60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内,镍基合金的工作温度从 700℃提高到1100℃,平均每年提高10℃左右。

      类别

      变形高温合金

            变形高温合金是指可以进行热、冷变形加工,工作温度范围-253~1320℃,具有良好的力学性能和综合的强、韧性指标,具有较高的抗氧化、抗腐蚀性能的一类合金。按其热处理工艺可分为固溶强化型合金和时效强化型合金。

      固溶强化型合金

            使用温度范围为900~1300℃,抗氧化温度达1320℃。例如GH128合金,室温拉伸强度为850MPa、屈服强度为350MPa;1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa应力的持久寿命为200小时、延伸率40%。固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。

      时效强化型合金

            使用温度为-253~950℃,一般用于制作航空、航天发动机的涡与叶片等结构件。制作涡的合金工作温度为-253~700℃,要求具有良好的高低温强度和抗疲劳性能。例如:GH4169合金,在650℃的屈服强度达1000MPa;制作叶片的合金温度可达950℃,例如:GH220合金,950℃的拉伸强度为490MPa,940℃、200MPa的持久寿命大于40小时。

            变形高温合金主要为航天、航空、核能、石油民用工业提供结构锻件、饼材、环件、棒材、板材、管材、带材和丝材。

      铸造高温合金

            铸造高温合金是指可以或只能用铸造方法成型零件的一类高温合金。

      主要特点

            1.具有更宽的成分范围由于可不必兼顾其变形加工性能,合金的设计可以集虑优化其使用性能。如对于镍基高温合金,可通过调整成分使γ’含量达60%或更高,从而在高达合金熔点85%的温度下,合金仍能保持优良性能。

            2.具有更广阔的应用领域由于铸造方法具有的特殊优点,可根据零件的使用需要,设计、制造出近终形或无余量的具有任意复杂结构和形状的高温合金铸件。

            根据铸造合金的使用温度,可以分为以下三类:

            第一类:在-253~650℃使用的等轴晶铸造高温合金这类合金在很大的范围温度内具有良好的综合性能,特别是在低温下能保持强度和塑性均不下降。如在航空、航天发动机上用量较大的K4169合金,其650℃拉伸强度为1000MPa、屈服强度850MPa、拉伸塑性15%;650℃,620MPa应力下的持久寿命为200小时。已用于制作航空发动机中的扩压器机匣及航天发动机中各种泵用复杂结构件等。

            第二类:在650~950℃使用的等轴晶铸造高温合金这类合金在高温下有较高的力学性能及抗热腐蚀性能。例如K419合金,950℃时,拉伸强度大于700MPa、拉伸塑性大于6%;950℃,200小时的持久强度极限大于230MPa。这类合金适于用做航空发动机涡轮叶片、导向叶片及整铸涡轮。

            第三类:在950~1100℃使用的定向凝固柱晶和单晶高温合金这类合金在此温度范围内具有优良的综合性能和抗氧化、抗热腐蚀性能。例如DD402单晶合金,1100℃、130MPa的应力下持久寿命大于100小时。这是国内使用温度的涡轮叶片材料,适用于制作新型高性能发动机的一级涡轮叶片。

            随着精密铸造工艺技术的不断提高,新的特殊工艺也不断出现。细晶铸造技术、定向凝固技术、复杂薄壁结构件的CA技术等都使铸造高温合金水平大大提高,应用范围不断提高。

      粉末冶金高温合金

            采用雾化高温合金粉末,经热等静压成型或热等静压后再经锻造成型的生产工艺制造出高温合金粉末的产品。采用粉末冶金工艺,由于粉末颗粒细小,冷却速度快,从而成分均匀,无宏观偏析,而且晶粒细小,热加工性能好,金属利用率高,成本低,尤其是合金的屈服强度和疲劳性能有较大的提高。

            FGH95粉末冶金高温合金,650℃拉伸强度1500MPa;1034MPa应力下持久寿命大于50小时,是当前在650℃工作条件下强度水平的一种盘件粉末冶金高温合金。粉末冶金高温合金可以满足应力水平较高的发动机的使用要求,是高推重比发动机涡、压气机盘和涡轮挡板等高温部件的选择材料。

      氧化物弥散强化(ODS)合金

            是采用独特的机械合金化(MA)工艺,超细的(小于50nm)在高温下具有超稳定的氧化物弥散强化相均匀地分散于合金基体中,而形成的一种特殊的高温合金。其合金强度在接近合金本身熔点的条件下仍可维持,具有优良的高温蠕变性能、优越的高温抗氧化性能、抗碳、硫腐蚀性能。

            目前已实现商业化生产的主要有三种ODS合金:

            MA956合金在氧化气氛下使用温度可达1350℃,居高温合金抗氧化、抗碳、硫腐蚀之首位。可用于航空发动机燃烧室内衬。

            MA754合金在氧化气氛下使用温度可达1250℃并保持相当高的高温强度、耐中碱玻璃腐蚀。现已用于制作航空发动机导向器蓖齿环和导向叶片。

            MA6000合金在1100℃拉伸强度为222MPa、屈服强度为192MPa;1100℃,1000小时持久强度为127MPa,居高温合金之首位,可用于航空发动机叶片。

      金属间化合物高温材料

            金属间化合物高温材料是近期研究开发的一类有重要应用前景的、轻比重高温材料。十几年来,对金属间化合物的基础性研究、合金设计、工艺流程的开发以及应用研究已经成熟,尤其在Ti-Al、Ni-Al和Fe-Al系材料的制备加工技术、韧化和强化、力学性能以及应用研究方面取得了令人瞩目的成就。

            Ti3Al基合金(TAC-1),TiAl基合金(TAC-2)以及Ti2AlNb基合金具有低密度(3.8~5.8g/cm3)、高温高强度、高钢度以及优异的抗氧化、抗蠕变等优点,可以使结构件减重35~50%。Ni3Al基合金,MX-246具有很好的耐腐蚀、耐磨损和耐气蚀性能,展示出极好的应用前景。Fe3Al基合金具有良好的抗氧化耐磨蚀性能,在中温(小于600℃)有较高强度,成本低,是一种可以部分取代不锈钢的新材料。

      环境高温合金

            在民用工业的很多领域,服役的构件材料都处于高温的腐蚀环境中。为满足市场需要,根据材料的使用环境,归类出系列高温合金。

            1.高温合金母合金系列

            2.抗腐蚀高温合金板、棒、丝、带、管及锻件

            3.高强度、耐腐蚀高温合金棒材、弹簧丝、焊丝、板、带材、锻件

            4.耐玻璃腐蚀系列产品

            5.环境耐蚀、硬表面耐磨高温合金系列

            6.特种精密铸造零件(叶片、增压涡轮、涡轮转子、导向器、仪表接头)

            7.玻棉生产用离心器、高温轴及辅件8、钢坯加热炉用钴基合金耐热垫块和滑轨

            8.阀门座圈

            9.铸造“U”形电阻带

            10.离心铸管系列

            11.纳米材料系列产品

            12.轻比重高温结构材料

            13.功能材料(膨胀合金、高温高弹性合金、恒弹性合金系列)

            14.生物医学材料系列产品

            15.电子工程用靶材系列产品

            16.动力装置喷嘴系列产品

            17.司太立合金耐磨片

            18.超高温抗氧化腐蚀炉辊、辐射管。

      成分和性能

            镍基合金是高温合金中应用最广、高温强度的一类合金。其主要原因,一是镍基合金中可以溶解较多合金元素,且能保持较好的组织稳定性;二是可以形成共格有序的 A3B型金属间化合物γ'[Ni3(Al,Ti)]相作为强化相,使合金得到有效的强化,获得比铁基高温合金和钴基高温合金更高的高温强度;三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素,其中Cr主要起抗氧化和抗腐蚀作用,其他元素主要起强化作用。根据它们的强化作用方式可分为:固溶强化元素,如钨、钼、钴、铬和钒等;沉淀强化元素,如铝、钛、铌和钽;晶界强化元素,如硼、锆、镁和稀土元素等。

            镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。

      固溶强化型合金

            具有一定的高温强度,良好的抗氧化,抗热腐蚀,抗冷、热疲劳性能,并有良好的塑性和焊接性等,可用于制造工作温度较高、承受应力不大(每平方毫米几公斤力)的部件,如燃气轮机的燃烧室。

      沉淀强化型合金

            通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式,因而具有良好的高温蠕变强度、抗疲劳性能、抗氧化和抗热腐蚀性能,可用于制作高温下承受应力较高(每平方毫米十几公斤力以上) 的部件,如燃气轮机的涡轮叶片、等。

      组织

            镍基合金的显微组织特点及其发展情况,合金中除奥氏体基体外,还有在基体中弭散分布的γ'相,在晶界上的二次碳化物和在凝固时析出的一次碳化物和硼化物等。随着合金化程度的提高,其显微组织的变化有如下趋势:γ'相数量逐渐增多,尺寸逐渐增大,并由球状变成立方体,同一合金中出现尺寸和形态不相同的γ'相。在铸造合金中还出现在凝固过程中形成的γ+γ'共晶,晶界析出不连续的颗粒状碳化物并被γ'相薄膜所包围,组织的这些变化改善了合金的性能。

            现代镍基合金的化学成分十分复杂,合金的饱和度很高,因此要求对每个合金元素(尤其是主要强化元素)的含量严加控制,否则会在使用过程中容易析出有害相,如σ、μ相,损害合金的强度和韧性。在镍基铸造高温合金中发展出了定向结晶涡轮叶片和单晶涡轮叶片。

            定向结晶叶片消除了对空洞和裂纹敏感的横向晶界,使全部晶界平行于应力轴方向,从而改善了合金的使用性能。单晶叶片消除了全部晶界,不必加入晶界强化元素,使合金的初熔温度相对升高,从而提高了合金的高温强度,并进一步改善了合金的综合性能。

      生产工艺

            镍基合金,特别是沉淀强化型合金含有较高的铝、钛等合金元素。通常采用真空感应炉熔炼,并经真空自耗炉或电渣炉重熔。热加工采用锻造、轧制工艺,对于高合金化合金,由于热塑性差,则采用挤压开坯后轧制或用软钢(或不锈钢)包套直接挤压工艺。铸造合金通常用真空感应炉熔炼母合金,并用真空重熔-精密铸造法制成零件。

            变形合金和部分铸造合金需进行热处理,包括固溶处理、中间处理和时效处理,以Udmet 500合金为例,它的热处理制度分为四段:固溶处理,1175℃,2小时,空冷;中间处理,1080℃,4小时,空冷;一次时效处理,843℃,24小时,空冷;二次时效处理,760℃,16小时,空冷。以获得所要求的组织状态和良好的综合性能。
