楼承板特点

适应主体钢结构快速施工的要求，能够在短时间内提供坚定的作业平台，并可采用多个楼 楼承板层铺设压型钢板，分层浇筑混凝土板的流水施工。

节省了钢筋和混凝土的用量。楼承板系统具有高强承载力。在悬臂条件下，楼承板仅作为永久性模板。作为组合楼承板无需防火喷涂，因此大大降低了工程造价。

楼承板的优点：

（1）自重轻

（2）强度高

（3）刚度大

（4）施工方便快捷

（5）易于更新

（6）便于工业化生产

楼承板的构造要求：

（1）组合楼板的压型钢板应采用镀锌钢板，其镀锌层厚度尚应满足 在使用期时间不致锈损的要求。

（2）浇注混凝土的波槽平均宽度不应小于50mm。当在槽内设置栓钉连接件时，组合楼板总高度不应大于80mm。

（3）组合板的厚度不应小于90mm；压型钢板顶面以上的混净土厚度不应小于50mm。

（4）锚固件要求：组合板端部应设置栓钉锚固件。栓钉应设置在端支座的压型钢板凹肋处，穿透压型钢板并将栓钉、钢板均焊牢于钢梁上。

（5）组合板中的压型钢板在钢梁上的支承长度，不应小于50mm。在砌体上的支承长度不应小于75mm。

组合楼板性能：节省大量临时性模板．省去全部或部分模板支撑 减少混凝土用量．减轻结构的永久荷载，对高层建筑与地震区有更重要的意义在运输、堆放、安装方面均节省大量劳动力．减少工作量 便于铺设通信、电力、采暖等管线．并且可以铺设保温、隔音、隔热、隔振等材料．改善楼面性能 充分发挥钢的良好的抗拉强度和延性及混凝土优良的抗压强度和较





轻质压型钢板楼承板YX40-185-740（800）

型优势分析：先了解下YX40-185-740（800）

型轻质压型钢板组合楼承板主要特点及基本参数；

特点：用作永久性模板使用，施工方便，承载能力强，抗火性能强等特点。

基本参数：YX40-185-740（800）型轻质压型钢板组合楼承板波高40mm（在闭口楼承板里波高很低了），波矩185mm，有效宽度740mm/800mm。看看YX-740楼承板的受力情况：0.8mm截面惯性矩（L）为78.94cm*4/m，正弯矩断面模数（Sp）为9.51cm*3/m，1.0mm截面惯性矩40.68cm*4/m，正弯矩断面模数11.66cm*3/m。

本产品适用于混凝土浇灌较薄的钢结构高层中，同时支撑强度高，作为楼面永久性支撑模板。

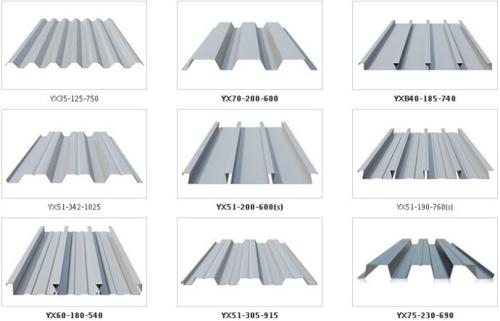

全闭口楼承板型号
Yx51-200-600（600型）楼承板|压型钢板
Yx51-283-850（850型）楼承板|压型钢板
Yx48-200-600（600型）楼承板|压型钢板
Yx65-170-510（510型闭口）楼承板|压型钢板
yxb65-185-555（555型）楼承板|压型钢板
yx51-254-762（762型）楼承板|压型钢板
yx40-185-740（740型）楼承板|压型钢板
yx95-300（300型）楼承板|压型钢板
yxb65-220-660（660型）楼承板|压型钢板
yxb66-166-500（500型）楼承板|压型钢板
YX51-342-1025开口式楼承板/钢承板
YX75-230-690型楼承板
YX75-200-600（7520型，镀锌压型钢板）
YX75-293-880（带压痕压型钢板）
YX76-344-688（常用钢承板）
YX75-230-690型楼承板
YX76-305-915型楼承板

河南天志楼承板压型钢板分为开口楼承板，全闭口楼承板和燕尾式楼承板开口楼承板型号：
yx51-305-915（915型）楼承板|压型钢板
yx51-240-720（720型）楼承板|压型钢板
yx51-226-678（678型）楼承板|压型钢板
yx51-250-750（750型）楼承板|压型钢板
yx51-342-1025（1025型）楼承板|压型钢板
yx51-254-760（760型）楼承板|压型钢板
yx51-180-720（720型）楼承板|压型钢板
yx76-344-688（688型）楼承板|压型钢板
yx76-305-915（915型）楼承板|压型钢板
yx75-200-600（600型）楼承板|压型钢板
yx75-230-690（690型）楼承板|压型钢板
yx76-313-940（940型）楼承板|压型钢板
yx76-295-880（880型）楼承板|压型钢板
yx76-320-960（960型）楼承板|压型钢板
YX65-185-555（全闭口型压型钢板）
YX51-200-600（燕尾式楼承板）
YX51-226-678楼承板
YX51-253-760钢承板
YX51-250-750楼承板
YX51-240-720钢承板
YX51-305-914楼承板
YX50-180-720楼承板
YX35-125-750压型钢板
YX51-330-992楼承板
YX51-342-1025开口式楼承板/钢承板，
YX75-230-690型楼承板
YX75-200-600（7520型，镀锌压型钢板）
YX75-293-880（带压痕压型钢板）
YX76-344-688（常用钢承板）
YX75-230-690型楼承板
YX76-305-915型楼承板
315型楼承板
YX65-185-555（全闭口型压型钢板）
YX51-200-600（燕尾式楼承板）
YX51-226-678楼承板，
YX51-253-760钢承板，
YX51-250-750楼承板
YX51-240-720楼承板
YX51-305-914楼承板
YX50-180-720楼承板
YX35-125-750
YX51-330-992楼承板等

钢筋桁架楼承板为第三代钢楼承板，属于无支撑压型组合楼承板的一种，是引进国外的先进新型建筑材料，在国内市场上处于初期推广阶段。该技术是将楼板中的钢筋在工厂采用桁架设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。施工期间, 将钢筋桁架楼承板直接铺设在钢梁上，然后进行简单的钢筋工程便可浇筑混凝土；钢筋桁架承受施工荷载，与被钢板拖着的混凝土共同工作，形成楼承重构件。由于完全替代了模板功能，减少了模板架设和拆卸工程及相关费用，大大提高了楼板施工效率的同时，降低了整体造价，属于新型经济、节能、环保、高效、安全型建材。目前，已经在中国各设计院广泛推广，采用该设计的主要建筑有上海世博会场馆、广州西塔、北京军事博物馆、河南广播电视塔等。

钢筋桁架楼承板根据JG/T368-2012进行设计加工，采用自动化加工设备与制造工艺，实现了标准化、工厂化大规模生产，具有焊接质量稳定、钢筋分布均匀及产品尺寸精确等优势；可采用机械化、工业安装，改善了工人施工条件，有效确保施工质量。
钢筋桁架楼承板上、下弦钢筋采用成盘供应的热轧带肋钢筋HRB400或冷轧带肋钢筋CRB550级，钢筋性能与材质均符合GB1499.1，GB1499.2，GB13788的规定；腹杆采用成盘供应的冷轧光圆钢筋；底模采用镀锌钢板，厚度常用为0.5mm，双面镀锌量不小于120g/m2，符合GB/T11253的规定。

天志楼承板压型钢板分为开口楼承板，全闭口楼承板和燕尾式楼承板楼承板、楼层板、楼盖板、钢承板，开口楼承板，全闭口型楼承板，燕尾式楼承板  桁架楼承板等
产品广泛用于电厂、电力设备公司、汽车展厅、钢结构厂房、水泥库房、钢结构办公室、机场候机楼、火车站、体育场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆体育场馆等钢结构建筑
