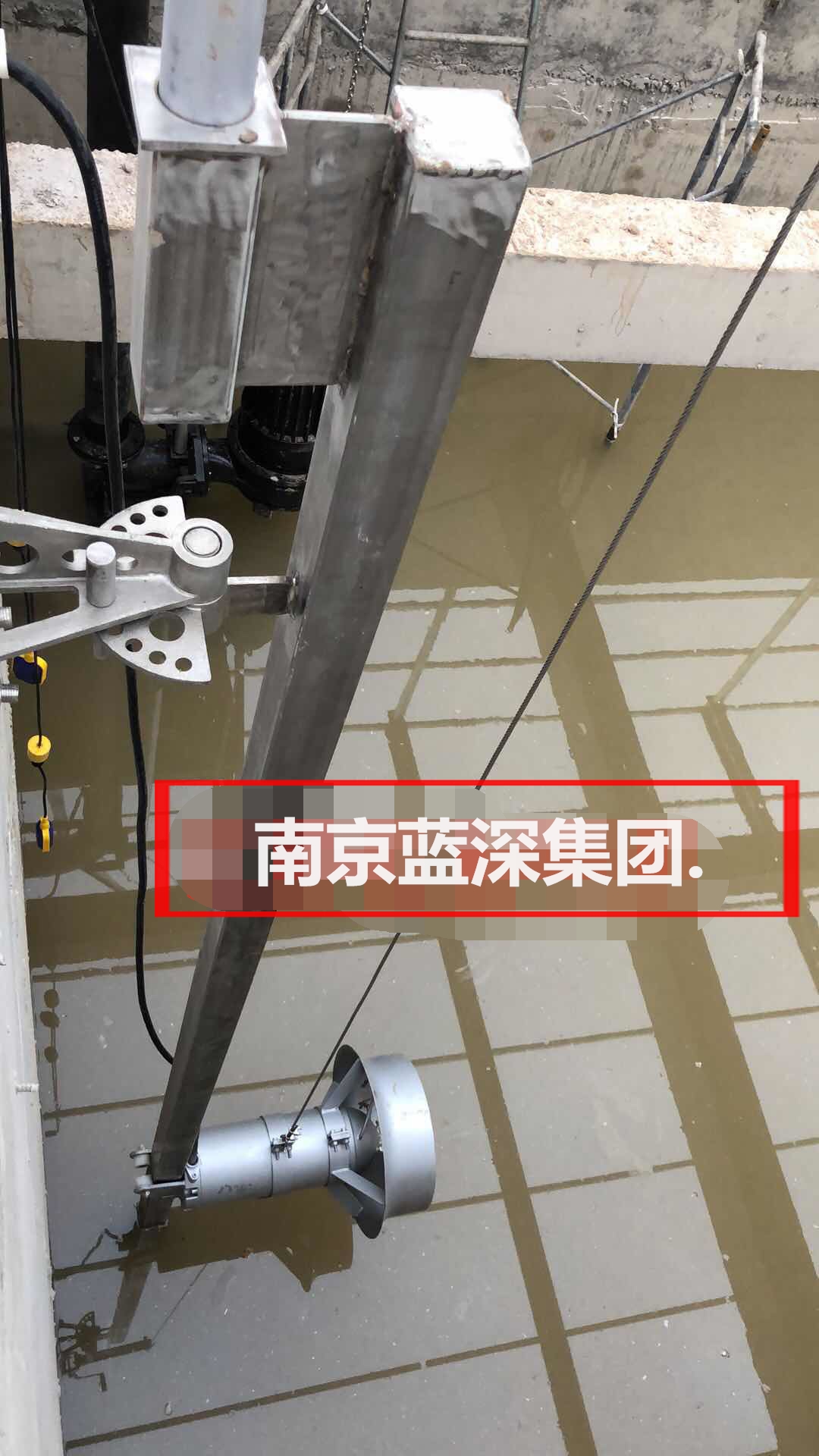

蓝深集团QJB10/12-620/3-480S潜水搅拌机带导轨提升架
南京蓝深制泵集团潜水搅拌机
电机功率10KW
叶轮直径620mm
叶轮转速480转/分
304不锈钢材质
电机极数12级
型号:QJB10/12-620/3-480
功率:10kw,叶轮直径:620mm,转速:480r/min,
轴承: NSK
电压: 380V
电缆线:7星线(三根火线,一根地线,一根泄露,两根过热保护线) 3x4+1x2.5+3x1(中煤电缆) 水密头:?39
滑套尺寸:110mm
机械密封:2个丁晴橡胶
安装系统:III型 (100导杆)
QJB10/12-620/3-480C/S
QJB------潜水搅拌机(推流器)的拼音缩写4-----电机功率(KW)12-----电机级数620-----叶轮直径3-----叶片数480-----额定转数(r/min)
材质:碳钢/304不锈钢/316L 可根据客户需求定做
QJB潜水搅拌机由叶轮、潜水电机、安装提升导杆、角度转向装置等组成。
潜水搅拌机转动平衡自如,无卡死,停滞,振动等现象;
潜水搅拌机作密封气压实验,实验压力为 3Kg/m2,历时 5 分钟无泄漏现象;
潜水搅拌机采用双机械密封,机械密封的使用寿命不低于 25,000 小时;
潜水搅拌机在水下连续工作,同时能保证在间隙运行和长期停止运行的情况下,一经开机仍能正常运行;
潜水搅拌机表面喷涂防腐漆,其表面光亮,无污损,碰伤,裂痕等现象;
潜水搅拌机的油室内有足够的空间来容纳因温差引起的膨胀,排放管和检查孔设有
密封泄漏保护装置;
潜水搅拌机配有用于控制和动力的水下型电缆,每根电缆有单独的进口,并进行可靠的密封,接入接线室的电缆可重复用橡胶密封件密封;
潜水搅拌机定子绕组内设有热保护开关;
潜水搅拌机的安装导杆能保证设备自由转动、升降、调节各种角度,提升和安装潜水搅拌机也不必要把池子放空;
使用寿命:潜水搅拌机在规定的条件下,初次故障前平均运行时间不小于 10000 小时,整机使用寿命不小于 15 年;
叶轮:用不锈钢材料316L 制造,并经过动平衡实验和精心加工,水力平衡的无堵塞的拽后设计,能高效率地传递电机输出功率进行混合和推进池底污水流动。为使叶轮避免阻塞结渣,为防止在运转时叶轮与轴产生松动,可采用内部锁定装置。
电机:齿轮箱设计不被接收,电机绕组的绝缘等级为 H 等级,防护等级为 IP68,电机的轴和转子采用动平衡实验,一般正常工作温度为 180℃。正常情况下,电机的温度不超过 130℃。电机每小时可起动 30 次。
轴承:搅拌机的电机和叶轮采用直联的方式,轴由耐磨不锈钢制造,叶轮和电机能承受所有的轴向和径向载荷,叶轮和电机的轴应是同一个,叶轮的轴须是电机轴的延。叶轮轴完全与搅拌介质隔离。搅拌器轴承的运行寿命大于 100,000小时。
监测系统:定子线圈中应装有热敏开关,热敏开关的设定打开温度为 125℃,闭合温度为 95℃,可以与电机过载保护相连接。潜水搅拌器内安装泄漏传感器,以监测泄漏情况。
蓝深QJB潜水搅拌机主要部件材质
机壳:不锈钢 304
叶轮:不锈钢 316
主轴:不锈钢 ASTM420
导轨、提拉链:不锈钢 304
臂式起吊架:不锈钢 304
机械密封:耐腐蚀烧结碳化钨
螺栓、螺母、垫圈:不锈钢 316
导流环:不锈钢 304
A.2.1现场控制箱内电气元件一次元件应满足额定分断能力:≥50kA的要求。箱内所有电气控制系统操作安全,动作可靠,开关、按钮、指示仪表应满足远方/就地控制要求。
A.2.2电子元器件要求:
塑壳断路器:国产正泰或其他,分断能力50kA;
小型断路器:国产正泰或其他;
接触器:国产正泰或其他;
热继电器:国产正泰或其他;
启停按钮及指示灯:国产正泰或其他;
端子排:国产正泰或其他。
所有电气元件的选型均为正泰或其他品牌
A.2.3所有就地控制箱/柜采用304不锈钢制作,厚度不小于2mm,且箱/柜门上带有不锈钢门把手。
A.2.4箱门锁应统一选用防腐牢固的合金门锁,外锁选用钥匙型门锁,内锁选用便捷式门锁,同一类型锁的钥匙应相同。控制箱面板上必须还设置一开有观察孔的密封罩罩住指示灯和按钮等元件,并可上锁,以防雨水使元件受潮,采用硅橡胶密封圈。
A.2.5控制箱的防护等级:室内不低于IP54,室外不低于IP56。
A.2.6电气设备的颜色标识
电气设备外壳颜色按中国电力投资集团《火力发电厂色彩统一规定》2008版执行。按钮与指示灯的使用应符合IEC60073中的相关规定。
A.2.6.1指示灯
每个断路器屏都应带红灯和绿灯分别指示断路器闭合和断开状态,黄灯指示“自动跳闸”。当用于模拟线指示时,可使用三色灯。
采用带灯按钮控制时,带灯按钮上应刻有清晰的指令如“push to open”或“push to close”,在命令执行而且设备动作以后,灯应发出下列颜色。
除非获得其他的认可,所有灯的颜色应符合以下惯例:
红色:带电和动作位置
绿色:无压或不动作位置
黄色:故障或异常状态
白色:正常或普通状态
蓝色:其他用途,使用时应带标签
配电盘、控制盘等上的灯应提供试验功能,可以在设备运行时对所有的灯进行测试。灯的试验操作不会造成其他设备动作。
