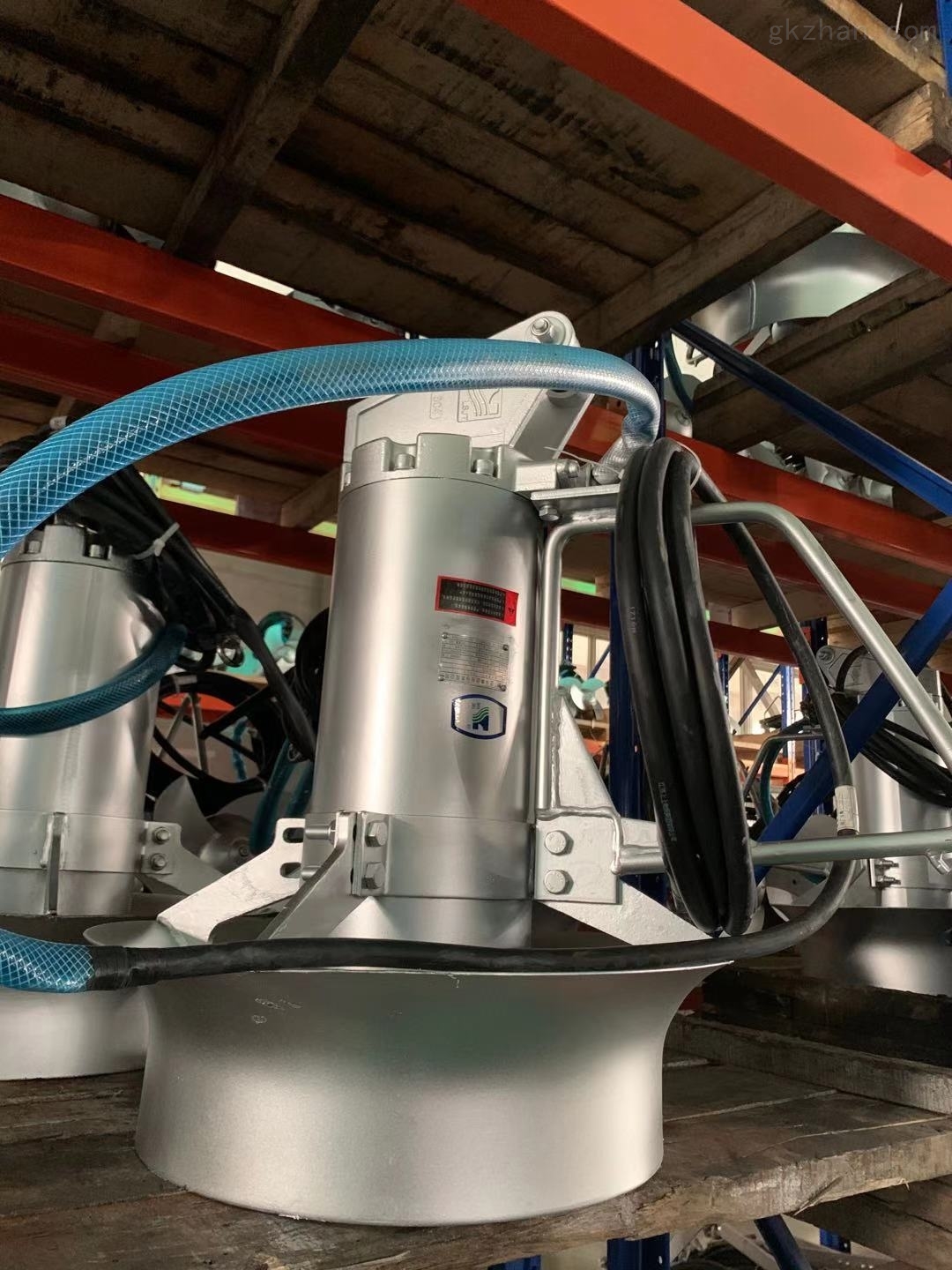

南京蓝深制泵集团QJB4/6-400/3-980S污水搅拌泵
蓝深潜水搅拌机安装使用说明
潜水搅拌机在下列条件下能正常24小时连续运行:
1.环境温度:较低:-6 ℃,较高:40℃;
2.环境湿度:较大70%、较小50%;
3.介质的PH值范围:6-9;
4.介质密度不超过1150kg/m3;
5.潜水深度不超过20m;技术性能
结构设计:全铜线圈潜水电机 NSK轴承 碳化钨机械密封 防水密封电缆
使用寿命:15年左右 平时须不间断的维护保养
安装系统:100*100*方管 不锈钢304材质 带起吊装置
运行模式:可连续运行
蓝深潜水搅拌机的安装的安装方式有多种,主要是根据安装系统以及尺寸来进行安装,潜水搅拌机常用的安装方式说明:
潜水搅拌机的安装要求如下
①保证搅拌机在检修时候,可以方便地拆除;
②应能将搅拌机的吊链固定在井筒某一部位,以便以后方便的使用;
③每一台搅拌器安装在一只固定式的构筑物当中,搅拌机应能通过导向装置降至构筑物当中就位;
④各个部件间做上装配记号,在需要的地方应配有定位销,以便在现场能正确地再次装配和定位;
⑤搅拌机附件及其电缆,应能够浸没在20米的水深中连续运行而不会受到损坏,并且应有更加可靠的密封性。
安装方式1:主要由导杆、上转盘、支撑桨、下转盘组成.潜水搅拌机通过下转盘与导杆联接,悬挂于导杆下部,导杆则通过上转盘固定上支撑架上,潜水搅拌机可通过下转盘上联接螺栓位置的改变,在垂直面上与水平面成一定的倾角安装;潜水搅拌机也可通过上转盘与导杆的联接螺栓位置的改变绕上转盘轴线作360°旋转,以适应不同方向搅拌或推流,消除水池中的死区,使水流处于较好的运行状态。
安装方式2:主要由手拉葫芦、起吊架、直起吊环链、支座、导杆、中间支撑桨(池深≤6米时无)、限位架、底座等组成。导杆通过焊接在本体上的铰轴定位于支座、中间支撑架、底座同心轴线上,并可在水平面内转动±60°,以适应不同方向搅拌或推流,消除水池中的死区,使水流处于较好的运行状态,潜水搅拌机通过导轮沿导杆上下移动,起吊架可安在支座上并可绕其定位轴线旋转360°,以方便安装及维护。为增加潜水搅拌机运行时的可靠性,减缓潜水搅拌机运行中的振动,一般限位架直接焊在导杆上,并在潜水搅拌机与限位架加设减震块。限位架焊接在导杆上可出厂前焊接,也可在现场安装时焊接。如用户无特殊要求,一般在出厂前焊接。
潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节。吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定,无需预留孔。客户定货时,请提供池深H,以便我们加工时确定导杆尺寸及支撑架的数量。安装系统的材质采用不锈钢(或碳钢)制造。起吊装置除吊架座外,数台搅拌机可共用一套。
南京蓝深潜水搅拌机安装注意事项:
1、导杆应与水平面垂直,可采用铅锤校正;
2、起吊潜水搅拌机时,叶轮端较水平面应上仰5°;
3、起吊中心和潜水搅拌机的起吊重心处于同一垂直线上。
潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机。当池深H<4米时建议采用安装系统Ⅰ。
潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。
电气设备技术规格数据表 |
|||
设备名称:潜水搅拌器电控箱 |
设备编(位)号: |
||
设备位置:贮泥池 |
数量(台): 2台 |
||
江苏杜安环保: |
设备型号: |
||
服务范围:贮泥池搅拌机,1控2 |
|||
主要功能:为贮泥池搅拌机提供供电、控制及保护 工作状态和参数信号送往PLC(无源触点) 接受PLC信号,控制电器设备的电气保护功能 贮泥池搅拌机的就地操作及工况显示 潜水搅拌器厂家配套各16m水下电缆 |
|||
保护要求:过载、缺相、短路、堵转 |
|||
主要电气元件:断路器,接触器,热继电器,中间继电器,转换开关,按钮,紧停按钮,指示灯 |
|||
项 目 |
技术参数 |
响应参数 |
|
额定电压 |
AC 380V/220V、50Hz |
|
|
额定功率 |
2x10kW |
|
|
防护等级 |
IP55 |
|
|
电涌保护器 |
Iimp=12.5kA(10/350μs),Up≤2.5kV |
|
|
安装方式 |
热镀锌角钢支架安装 |
|
|
箱体材质 |
304不锈钢(厚2mm) |
|
|
箱面处理 |
磨砂 |
|
|
外形尺寸(宽x高x深)mm |
标配 |
|
|
说明:要求进线采用漏电断路器,4P,剩余电流动作值为30mA。 |
南京蓝深QJB潜水搅拌机电线接法:
四芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线。
五芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线,一芯线是31#线(电机漏水信号线)
七芯线:三芯粗线的为三相电火线,一芯线黄/绿双色为地线,一芯线是31#线(电机漏水信号线),另外两芯线是11#,12#线(电机过热保护信号线)
