南京蓝深污水泵耦合装置 自耦 着脱装置
蓝深潜水排污泵耦合安装
南京蓝深潜污泵自动耦合装置安装说明:
本说明适用于潜水泵湿式安装方式,(以下零件序号请参照“自动耦合装置轴面图”)
A、安装过程的前处理。注:DN200~DN500需A过程。DN50~DN150无需过程。
1、底座(11)地脚螺栓孔的位置。
根据设计施工图,在污水池浇注混凝土前,将底座(11)安装的地脚螺栓孔留好。其预留孔的中心与安装系统的Z轴线的位置符合底座固定螺栓分布图(见表1),预留孔的大小为100*100的方孔。
2、进一步核准Z轴线与出墙管中心,与地脚螺栓预留孔的中心线以及池口支撑块的中心线应在同一轴面内,而尺寸应符合安装系统图的要求,方可进行浇注。
B、安装过程
1、确定支承块(2)的位置
在排水管道一侧的池口壁上划一竖线记号,使竖线在排水管中心的平面内,该竖线作为支承块(2)安装对称基准线。
2、安装支承块(2)
使支承块(2)的中心线与池口安装基准线重合,按支承块(2)的槽距在池壁中心钻两孔(参照胀锚螺栓大小),插入胀锚螺栓(1)把支承块(2)固定,但不要完全拧紧。
3 - a 安装底座(DN50~DN150)
3.1 - a 确定底座的正确位置,把底座放入池底,自支承块(2)上挂下一根铅垂线,使其与支承块(2)的中心线重合,根据铅垂线找正底座(11)的中心线,并注意使支承块(2)上的两圆锥体中心和底座(11)上的两圆锥体中心在同一铅重面上,划好底座(11)地脚螺孔的位置。
3.2 - a 打底座(11)地脚螺孔:移开底座(11),根据划好的孔位和胀锚螺钉(12)直接的大小钻孔,把孔中的灰屑清除,放上底座(11),插入螺栓(12)并拧紧。
3 - b 安装底座(DN200~DN500)
3.1 - b 安装底座(11)的正确位置:把底座(11)放入池底。自支承块(2)上挂下一根铅垂线,使其与支承块(2)的中心线重合;根据铅垂线找正底座(11)的中心线,并注意使支承块(2)上的两圆锥中心和底座(11)上的两圆锥体中心在同一铅垂而上,调整好地脚螺栓在预留孔中的位置。
3.2 - b 浇注预留孔,用混凝土浇实预留孔,注意保证地脚螺栓在孔中的位置及螺栓露出地面的长度。在浇注完毕后再一次核准地脚螺栓的安装尺寸。
浇注后,保养期为15天(注意:高质量混凝土,足够的地脚基础厚度,是泵无震动工作的不可缺少的条件)。
4、安装导轨
如果池深小于6米,则把两根导管(10)根据池深锯短装好在支承块(2)和底座(11)之间,两头分别套入支承块(2)和底座(11)的锥形中,并务必使导管垂直。
如果池深大于6米,则用联管器(5)将导管(10)与短导管(3)联接起来,并用内六角螺钉(4)紧固,然后再把导管装在支承块(2)放底座(11)之间,并务必使导管垂直。
5、固定支承块(2)底座(11)和导管(10)所组成的系统;
再次检查支承块(2)、导管(10)与底座(11)确使它们垂直,并使支承块(2)中心线与底座(11)中心线在同一平面内,后紧固系统中所有螺钉,使整个系统在垂直与水平方向都无活动余地。
6、安装排水管路

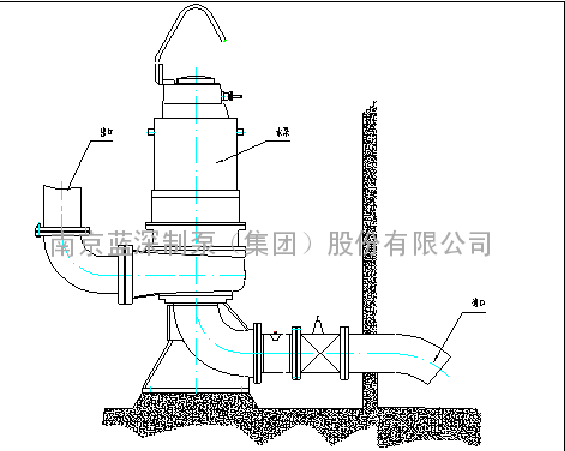

根据安装图,用螺栓及密封垫圈等依次联接好排水管,可曲挠橡胶接头、弯管、出墙管、旋启式止回阀、楔式闸阀等,并用混凝土将出墙管与墙体填实。
7、装支架

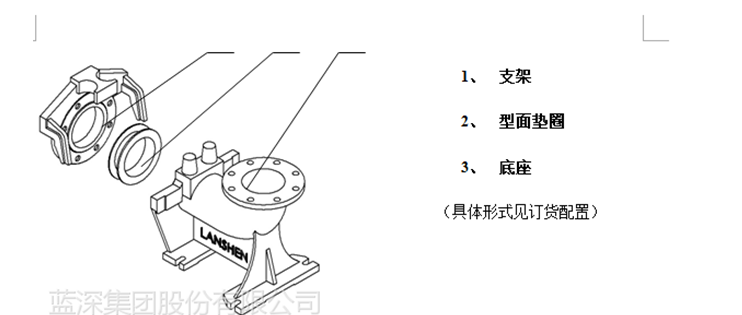

将型面垫圈(6)嵌入支架(7)内,注意型面垫圈(6)安装的方向性,其橡胶法兰边一样厚的是与电泵法兰面接口的,而橡胶法兰有厚薄的一边与底座接口的;并要使厚处在安装孔的上端,用螺栓(9)、垫圈(8)将支架固定在泵出水口的法兰上,为保证其密封性,应将螺栓交替对角拧紧。
8、吊入水泵
将链条装在电泵的吊环孔内,将水泵吊起,使其沿导管滑至污水池内,后卡在底座(11)两侧面的筋板上,这样由于泵本身的重量,可以使泵自动地获得正确的工作位置,保证泵出水口与底座的密封性能。
9、调整浮球开关位置
用户根据设计要求或自己的需要,调整浮球开关位置,以达到根据池内水位变化,控制电泵的启、停,水位应使液面淹没涡壳。
10、附建议
安装完毕后,可以浇灌混凝土斜坡底面,污池一周的斜坡的选择,应适合污池的尺寸,一般来说,水平与垂直尺寸定比为2:1
11、水泵的起吊
为了方便用户吊水泵之用,水泵设有一个的扣眼,提升电泵前,将扣眼挂在起重钩上,将尼龙绳和链条从圆孔中穿过,将绳头拉直,扣眼沿着尼龙绳和链节下滑,当放至合适的位置,将尼龙绳放松时,链条中的某一链节会与扣眼咬合锁紧,此时即可起吊提升水泵,利用扣眼同样可以安全,方便地将泵安放在予定位置。
南京蓝深制泵集团潜污泵自耦装置结构形式:

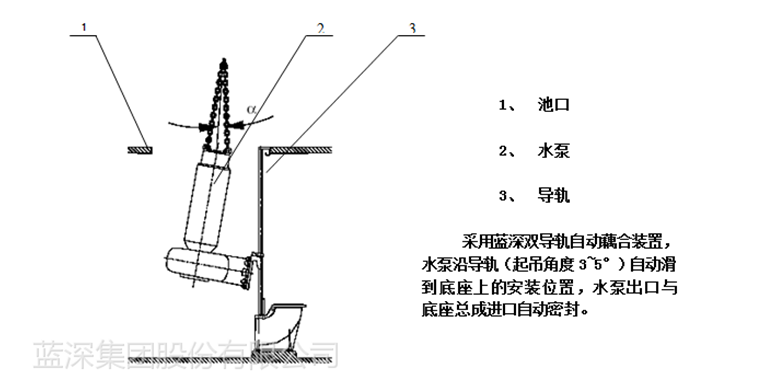

潜污泵自动耦合装置工作原理,是通过导轨的输送将水泵准确地输送到安装位置,通过水泵自身的重量将水泵的出水口与排水底座的自耦联接口相连接并压紧。虽然基本结构一样,但从细节上看,国内的厂家耦合装置的设计与国外的产品相比,还有一定的差距。国外的耦合装置强度更大,结构更结实,耦合和脱离时更轻松,管道之间的密封更可靠。

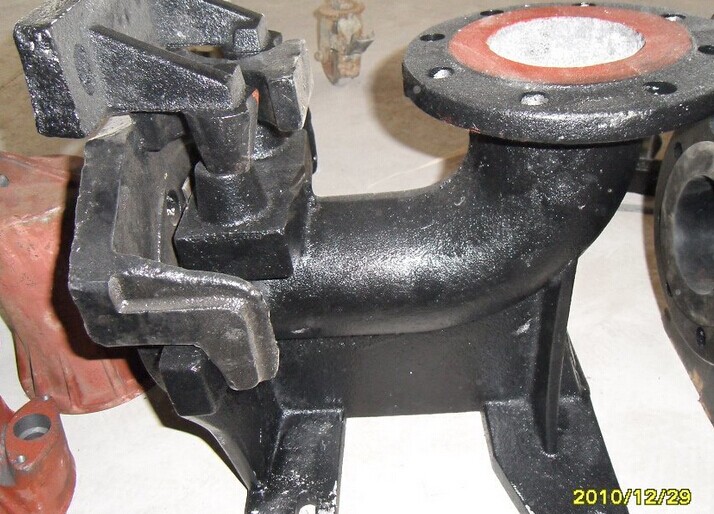

国外的自动耦合系统采用的是双导轨装置和一个导爪式定位装置,可将水泵平稳地导引至底座的安装支架上。在安装和拆卸的过程中,由于两条导轨的位置被充分地分开,使得在泵的安装和拆卸的过程中的定位变得非常的方便和平稳。对于一些特殊危险环境中的要求,还提供有防爆特性的导爪。为了确保可靠、无泄漏的安装,采用可替换的弹性密封圈密封底座支架与泵之间的连接,每当水泵被拉出来检修的时候,这种密封圈就可以十分简便地进行更换,并且成本非常低。当水泵放置到位时,连接着水泵的导爪通过与支架之间的旋转支撑可以非常方便和可靠地帮助水泵落实到位。支架与导爪的契合面可非常稳定地啮合。因此自动耦合装置能够使水泵安装更牢固,避免了水泵的倾斜、泄露和不当的振动。而且在水泵需要被移除时,能够轻松、可靠地拆卸。

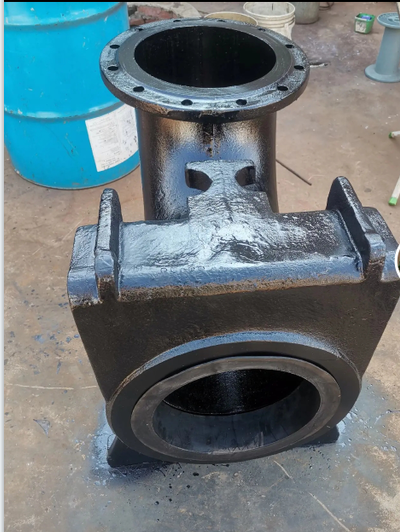

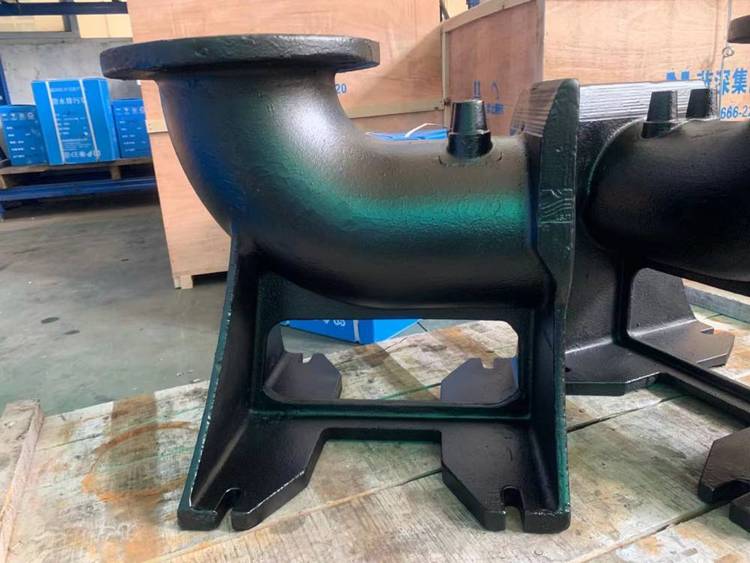

自动耦合装置有以下几种:
GAK50 型潜水排污泵的自动耦合装置(铸铁)
GAK65 型潜水排污泵的自动耦合装置(铸铁)
GAK80 型潜水排污泵的自动耦合装置(铸铁)
GAK100 型潜水排污泵的自动耦合装置(铸铁)

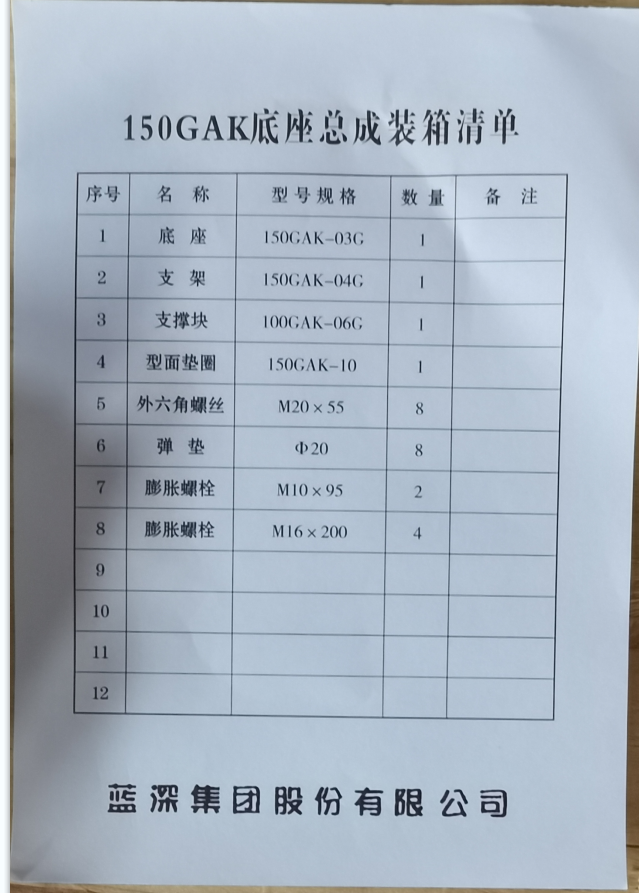

GAK150 型潜水排污泵的自动耦合装置(铸铁)
GAK200 型潜水排污泵的自动耦合装置(铸铁)
GAK250 型潜水排污泵的自动耦合装置(铸铁)
GAK300 型潜水排污泵的自动耦合装置(铸铁)
GAK350 型潜水排污泵的自动耦合装置(铸铁)
GAK400 型潜水排污泵的自动耦合装置(铸铁)
GAK450 型潜水排污泵的自动耦合装置(铸铁)
GAK500 型潜水排污泵的自动耦合装置(铸铁)
GAK600 型潜水排污泵的自动耦合装置(铸铁)
