蓝深集团潜水搅拌机QJB3/8-400/3-740S 带提升架 可左右调节方向
调节池潜水搅拌机技术说明
电机功率3KW
叶轮直径400mm
叶轮转速740转/分
380V电压
材质304不锈钢
配YCW型水下密封电缆十米
配导杆70*70*3mm安装使用
蓝深集团QJB潜水搅拌机、潜水推进器的全部材料适用于工业污水厂的腐蚀环境,未经保护或非防腐性材料,应按一般技术要求条款的规定进行处理。所供设备及配套设施均应适应工业污水厂现场恶劣环境,要求耐酸碱、耐盐雾、可靠、稳定、易操作、易维护、耐腐蚀、寿命长,易维护保养。
蓝深QJB潜水搅拌机供货范围
南京蓝深QJB潜水搅拌机应用于矩形缺氧池内泥水混合物的充分混合,使池中水质流动达到均衡的效果,并有效防止污泥在池底沉积。
南京蓝深生产的潜水搅拌机为成套装置,需具备标准化的外观以及制造商服务,承包商所提供的设备必须是一个成套产品。每台潜水搅拌机应成套地配备安全、有效及可靠运行所需的附件和安装所需的固定件。
每台潜水搅拌机均主要包括:装配完整的潜水搅拌机主机;控制柜及现场操作箱兼换线箱;配套的潜水电机及就地控制箱;含电机托架、导轨和紧固件等的水下提升支架和带手动卷扬装置的水上提升吊架、提升钢丝绳、电缆固定件等;15米/根水下电缆、电缆夹、电缆固定尼龙网套等;电气专用保护元件,包括油室泄漏保护、电机过热保护、电机定子室湿度保护等;所有联接附件、地脚螺栓;必要备品备件及备用工具。
蓝深QJB潜水搅拌机主要材料:
电机壳体 不锈钢304或 316L
螺旋桨 不锈钢304或316L
螺旋桨轴 不锈钢304或316L
机械密封 耐腐蚀烧结碳化钨或碳化硅
水下提升支架和水上提升吊架 不锈钢304或316L
手动卷扬装置及提升钢丝绳 不锈钢304或316L
螺栓、螺母、垫圈 不锈钢304或316L
南京蓝深潜水搅拌机为成套设备(包括自保护装置),应保证设备在运行时不另外需要配件,并提供成套设备的安装,指导调试。主要供货内容至少包括以下部分:
——装配完整的潜水搅拌机;
——配套的潜水电机;
——不锈钢导杆(或导索)(含电机支撑架、顶部固定件、底座、底部固定件等);
——潜水搅拌机提升装置;
——设备的引出耐油防水电缆不少于10m(并应根据设计图纸进行复核);
——配套渗漏、过载、过温报警等仪表元件及必要的信号转换装置;
蓝深QJB潜水搅拌机技术说明:
QJB潜水搅拌机由叶轮、潜水电机、安装提升导杆、角度转向装置等组成。
潜水搅拌机转动平衡自如,无卡死,停滞,振动等现象;
潜水搅拌机作密封气压实验,实验压力为 3Kg/m2,历时 5 分钟无泄漏现象;
潜水搅拌机采用双机械密封,机械密封的使用寿命不低于 25,000 小时;
潜水搅拌机在水下连续工作,同时能保证在间隙运行和长期停止运行的情况下,一经开机仍能正常运行;
潜水搅拌机表面喷涂防腐漆,其表面光亮,无污损,碰伤,裂痕等现象;
潜水搅拌机的油室内有足够的空间来容纳因温差引起的膨胀,排放管和检查孔设有
密封泄漏保护装置;
潜水搅拌机配有用于控制和动力的水下型电缆,每根电缆有单独的进口,并进行可靠的密封,接入接线室的电缆可重复用橡胶密封件密封;
潜水搅拌机定子绕组内设有热保护开关;

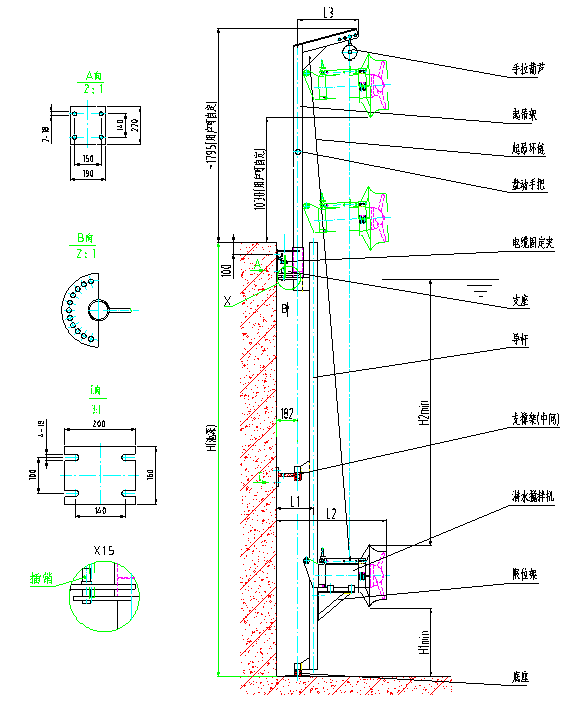

潜水搅拌机的安装导杆能保证设备自由转动、升降、调节各种角度,提升和安装潜水搅拌机也不必要把池子放空;
使用寿命:潜水搅拌机在规定的条件下,初次故障前平均运行时间不小于 10000 小时,整机使用寿命不小于 15 年;
叶轮:用不锈钢材料316L 制造,并经过动平衡实验和精心加工,水力平衡的无堵塞的拽后设计,能高效率地传递电机输出功率进行混合和推进池底污水流动。为使叶轮避免阻塞结渣,为防止在运转时叶轮与轴产生松动,可采用内部锁定装置。
电机:齿轮箱设计不被接收,电机绕组的绝缘等级为 H 等级,防护等级为 IP68,电机的轴和转子采用动平衡实验,一般正常工作温度为 180℃。正常情况下,电机的温度不超过 130℃。电机每小时可起动 30 次。
轴承:搅拌机的电机和叶轮采用直联的方式,轴由耐磨不锈钢制造,叶轮和电机能承受所有的轴向和径向载荷,叶轮和电机的轴应是同一个,叶轮的轴须是电机轴的延。叶轮轴完全与搅拌介质隔离。搅拌器轴承的运行寿命大于 100,000小时。
监测系统:定子线圈中应装有热敏开关,热敏开关的设定打开温度为 125℃,闭合温度为 95℃,
蓝深潜水搅拌机配套的电气控制箱(柜)技术要求
主要技术参数:
三相五线TN-S系统
额定工作电压:0.4kV
额定工作频率:50HZ
额定绝缘电压:660VAC
主母线一般工作电流:根据受控设备容量定并考虑降容系数。
环境温度:-40℃-- 40℃
相对湿度:小于40℃条件下,较大95%
保护等级:户内:IP4X、户外:IP55
