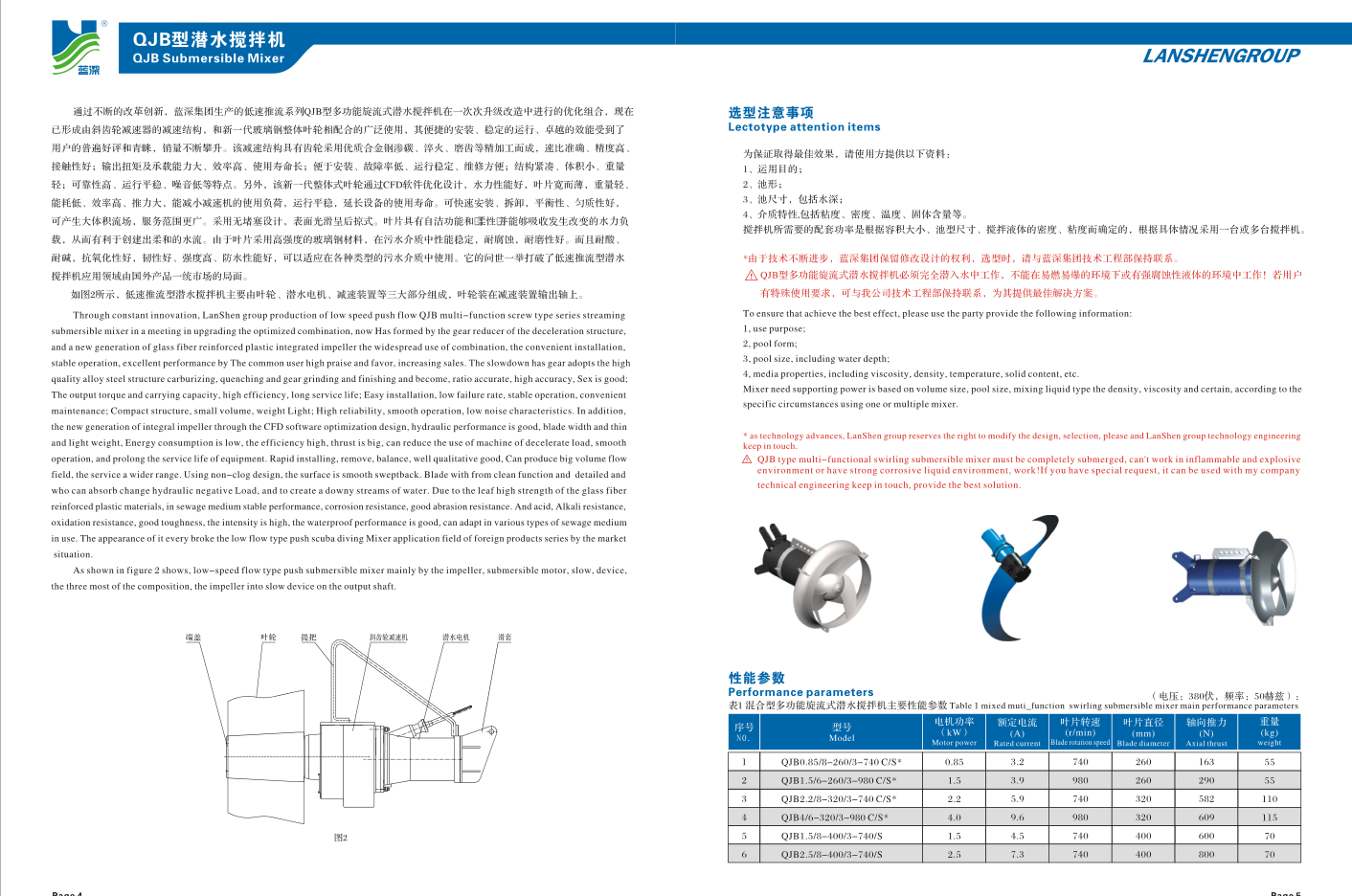

QJB1.5/6-260/3-980S污水搅拌器 南京蓝深集团
蓝深QJB1.5/6-260/3-980S液下搅拌机
电机功率1.5KW
叶轮直径260mm
叶轮转速980转/分
电压380V
电流3.8A
配导杆50*5083mm安装使用
蓝深潜水搅拌机技术说明:
1. 供货范围
南京蓝深生产的潜水搅拌机为成品装置,并需配备导杆、起吊装置、水下电缆、固定螺栓、紧固件以及安装和安全运行所必需的附件。
2. 技术要求
潜水搅拌机应能在全浸没的条件下连续运行、间歇运行,潜水搅拌器在整个运行过程中须保持无振动平稳运行,产品设计使用寿命15年,无故障运行时间8000小时。每台潜水搅拌器应能在污水中工作,须推动污水的流动。
潜水搅拌机转动平衡自如,无卡死,停滞,振动等现象。
潜水搅拌机应作密封气压实验,实验压力为3kg/cm2,历时5分钟无泄漏现。
每台潜水搅拌器应配备不锈钢导杆和不锈钢钢丝绳,使之自由升降及转向。
1)接线室
电机接线室的防护等级为IP68,必须与周围的液体完全地密封。
2)冷却
电机的冷却通过定子向壳体的热传导来完成。
3)轴封
采用独立的高质量密封系统。以确保在下密封失效,液体进入定子室时,也不会与轴承和定子接触。机械密封采用耐腐蚀碳化硅/碳化硅,介质酸碱度范围为pH6-9。机械密封应该是免维护的,应能抵抗热冲击,并具有良好紧急运行的特点。
制造厂应保证机械密封的使用寿命不低于25000小时。
4)轴
电机轴传动为一根轴,轴可靠的密封而不与液体接触。
5)潜水搅拌器叶轮
采用推进式反扭曲曲线设计,叶轮为冲压式结构,结构轻、强度高,具有优良的平衡性,经过优化的叶轮曲面,具备自清洁功能,使叶轮避免阻塞结渣。
配置导流罩,可起到整流作用,增加轴向流量及方向性,加大循环流量。
6)电机
电机应为三相鼠笼电机,3相380V、50Hz,防护等级IP68,绝缘等级F。电机应在较大搅拌载荷下,都不会出现过载。电机每小时启动不小于15次,并且定子绕组的平均温升不超过80℃。定子应热压嵌入定子室,不能采用需在定子室上钻孔的螺栓,销子及其它连接装置。
7)轴承
叶轮轴由一个双列角接触球轴承和一个单列深沟球轴承支撑,为确保长期、可靠运行,选用NSK进口轴承,使用寿命不低于100000小时。
8)电缆和电缆密封
电机应配有用于控制和动力水下电缆,并进行可靠的密封。如果动力电缆是多芯电缆,则每根电缆还要进行单独密封。电缆应伸进接线室,并用可重复使用的橡胶密封件密封,不允许使用树脂或其它罐装密封材料密封。每根电缆应配有电缆网兜或电缆夹,用以将电缆悬挂在挂钩上,并承受电缆的自重量。
9)泄漏传感器
在密封腔内提供一个探测液体泄漏的传感器。所有讯号都应分别监测并在叶轮或电机出现严重损坏前分别发出报警讯号。
10)热保护
电机的每一相均由常闭型温度传感器保护,三个传感器应串联联结,这些传感器都应在摄氏140℃时保护相连接,并接至控制柜,与控制柜连接。

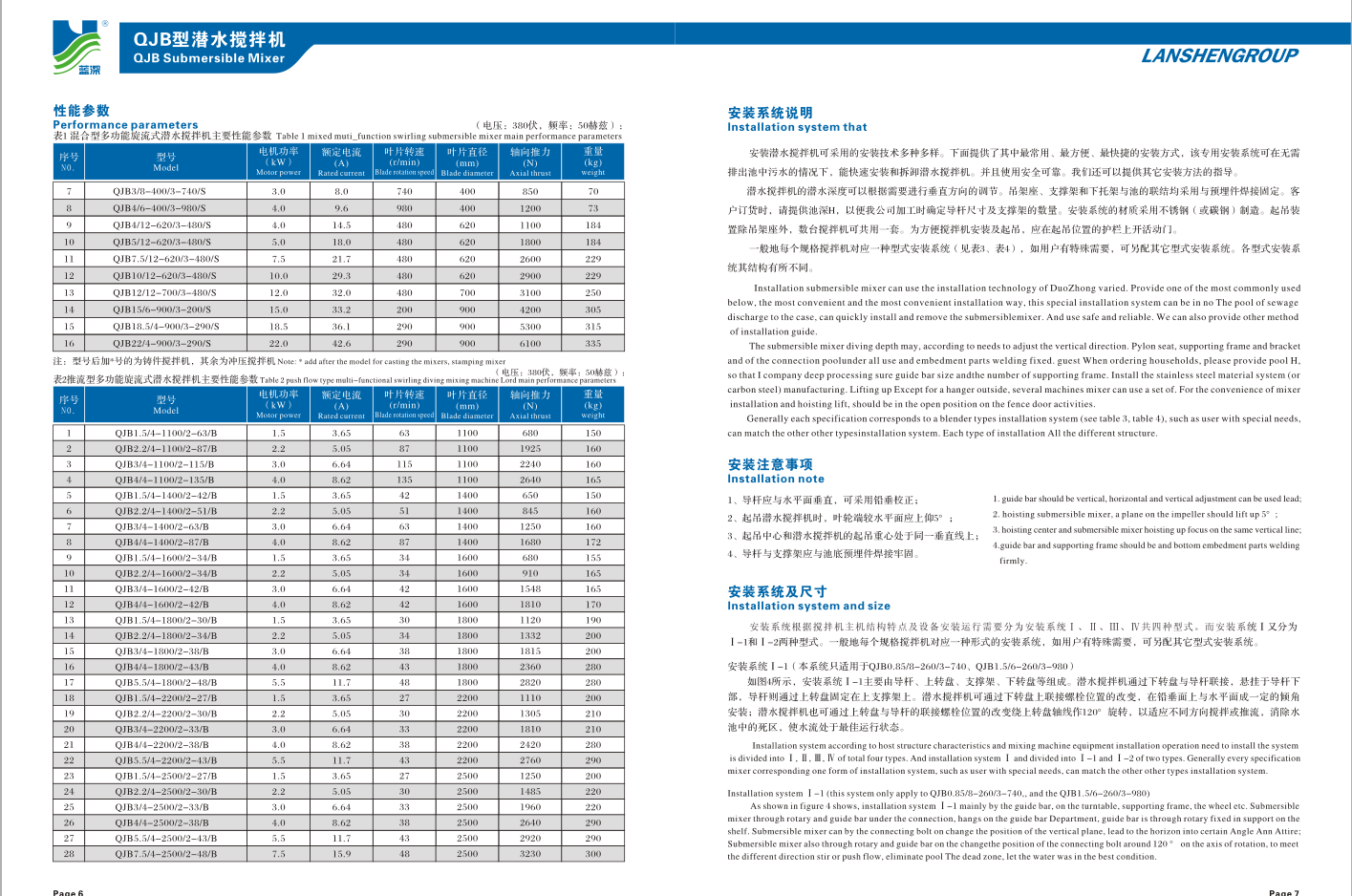

11)安装提升系统
蓝深集团成套提供潜水搅拌机全部的安装及紧固材料,安装系统应包括导轨、钢丝绳,并要有臂式起吊架和手摇式卷升装置。
蓝深集团负责潜水搅拌机及支架等潜水搅拌机系统的供货和整体安装调试,包括所有支架、辅件等,直至正常运行。蓝深集团提供可以整体能正常运行的潜水搅拌机,并对对用户运行人员的上岗操作培训。
潜水搅拌机工艺条件:
安装位置:水下
工作介质:生物池内污水
介质温度:10~35℃
介质 pH 值:6~9
环境温度:-10~45℃
工作水深:≤10米
工作时间:24 小时/天连续或间歇运行
南京蓝深潜水搅拌机配备不锈钢就地控制箱。
现场控制箱要求如下:
(1)内装按钮、信号灯,所有控制箱上信号灯统一为红色停止、绿色运行、黄色故障及蓝色电源指示。
(2)内装电机保护用转换器与设备配套订货。
(3)开停按钮应有两对接点,急停按钮(带蘑菇头)应能在按下位置保持。
(4)端子采用接线端子。
(5)带电缆接头。电缆为YCW型水下密封电缆。
(6)防护等级:IP65。
(7)预留 PLC 接口,每台设备要求现场控制箱和中控室两地控制。
(8)现场控制线内必须留有一个 3P-32A 的断路器并完成接线,以便业主日后维修临时接电用。
(9)控制箱两侧应留有散热百叶,底部安装散热风扇。
潜水搅拌机木箱包装
物流发货
提供线上或现场指导安装调试
蓝深QJB潜水搅拌机为成套装置,配套完整的潜水电机;设备的保护元件,包括电机泄漏保护,电机过热保护;电机固定架、限位固定链、导轨、紧固件、起吊葫芦、水上提升装置等;10米水下电缆;有效和安全运行以及安装所必需的所有附件。
其中由机械设备配套的控制箱(或接线箱)至其所控设备之间的动力及控制线缆(包括水下电缆)
南京蓝深潜水推流器、潜水搅拌器轴承和机械密封商为NSL品牌,碳化钨机械密封。
