南京蓝深制泵集团排砂泵AV14-4
蓝深集团AV14-4
电机功率1.4KW
出水口径80mm
带锥形底座
蓝深AV14-4排砂泵、潜污泵主要材料:
叶轮 |
不锈钢 AISI316L |
泵壳 |
不锈钢 AISI316L |
主轴 |
ASTM420/ASTM431/ASTM329或以上 |
提升链 |
ASTM316L不锈钢或以上 |
导杆 |
ASTM316L不锈钢或以上 |
机械密封 |
耐腐蚀烧结碳化钨或碳化硅 |
与介质接触紧固件 |
ASTM316L不锈钢或以上 |
南京蓝深潜污泵设计及安装条件
(1) 污水潜污泵
蓝深污水安装在集水井内,长期在水下运行。
安装场所: 室外、水下
介质:污水
pH: 6~9
介质温度:-14.7~38.5℃
TDS:≤10000mg/L
介质中SS浓度:≤200mg/L
含其它杂物:少量
通过的杂物粒径:≯50 mm
工作时间:连续或间断
氯离子:≤2000mg/L

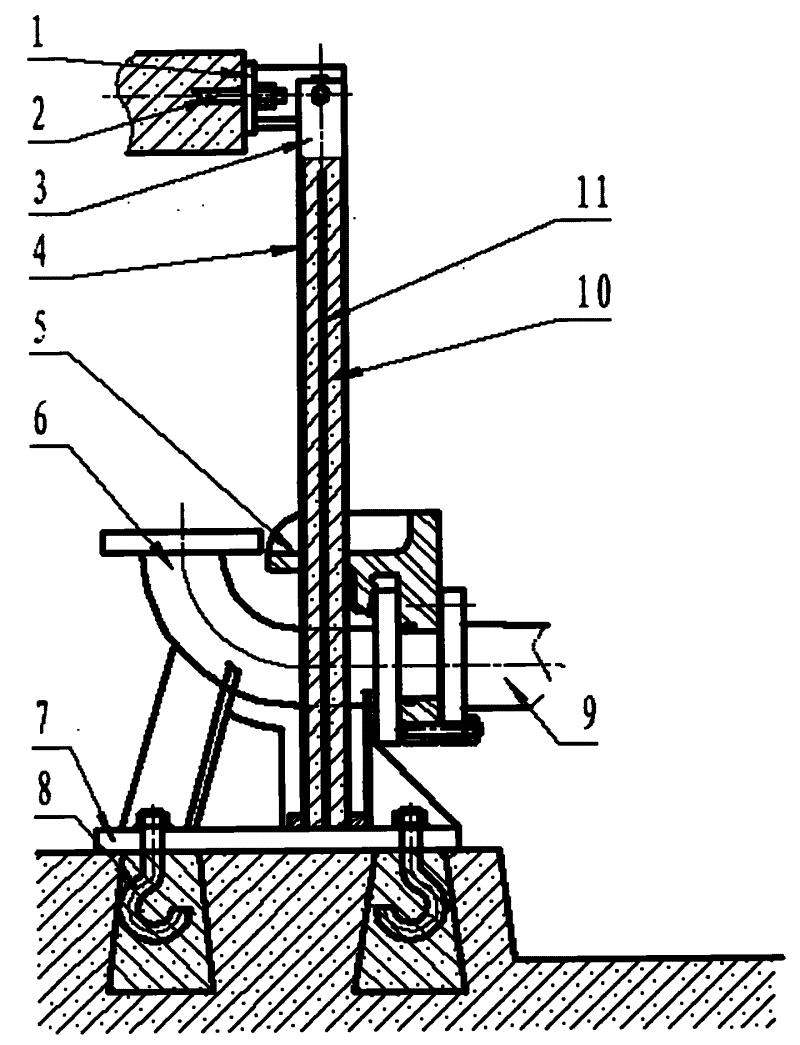

蓝深潜污泵安装一只固定式的出水连接弯管,泵能通过两根平行导杆或导索装置降至井中就位,并能通过自动耦合器,将泵出水口自动地与出水弯管支撑座连接。同时,在检修时应能使水泵方便地提升至地面以上。
泵体与出水弯管支撑座之间的密封可方便地通过泵垂直降下移动来完成,出水弯管支撑座和滑动的导向耦合装置应作为泵设备的一个重要组成部分。泵设备的整个重量应靠自动耦合装置法兰之间的接触而紧紧地压在出水弯管上。
潜水电泵及其附件、电缆等,应能够浸没在10 米的水深中连续运行而不会破坏,并应有可靠的密封性。部件中必须作装配记号,在需要的地方应配定位销,确保在现场能正确地再次装配和定位。
(2)标识
不锈钢铭牌必须牢固地固定在每台泵明显的位置上,铭牌采用冲压的数字标记。每台泵须配置起吊的不锈钢吊耳,其位置应该位于泵的重心附近,并设置不锈钢吊链。
潜污泵的专用提升装置必须保证检修人员在地面位置就可安全可靠的将泵提升上来(配专用的链条转换环及转换环的固定件)。
潜污泵验收:
蓝深潜污泵出厂前有一套完善的质量检查制度,以保证所有影响产品的安全性、可靠性、操作性能以及长期运转性能的各种因素都已经过考虑,并对加工、检验及测试设备进行必要的试验、检验和标定。
潜污泵制造、检验、试验和验收时,应按相关的标准、规范、规定进行。
制造潜污泵所使用的材料进行检验,并出具材料出厂合格证、材料检验和试验记录。
按相关标准、规范、规定中的要求,对泵的主要转动元件进行静、动平衡试验。
潜污泵的所有承压零部件,包括冷却夹套,都必须按规定在制造厂的车间内做静压试验,静压试验压力不得小于关闭扬程(零流量)的2 倍且不应低于0.2MPa。
在规定的试验压力下,泵的任一部分均不得有变形或出现变形的迹象以及其它缺陷。潜污泵的泵性能试验以及电机性能试验应按相关标准中的规定进行,各项指标的允差应符合相关标准中的规定。
对于所供货的泵,南京蓝深提供的潜污泵性能曲线应从关死点(零流量)出发,并至少延伸至额定点流量的130%,并应包括如下内容:买方的泵位号,泵的型号和规格,试验转速,试验介质和温度,流量—扬程曲线,效率曲线,轴功率曲线,设计工况点。
蓝深潜污泵、排砂泵技术说明
排水、排泥泵的配置和用途为:
潜水污水泵安装于生产废水回收池,用于上清液回收加压;
潜水污泥泵安装于生产废水回收池,用于抽送底部泥水;
型号 |
流量 m3/h |
扬程 m |
功率 KW |
转速 r/min |
额定电压 v |
额定电流A |
自耦装置型号 |
配用胶管内径 mm |
可抽污物固体直径mm |
AS-10-2W/CB |
15 |
4 |
1.1 |
2850 |
220 |
5.65 |
80AK |
76 |
30 |
AS10-2CB |
15 |
4.5 |
1.1 |
2850 |
380 |
2.9 |
80AK |
76 |
30 |
AS16-2CB |
29 |
7.6 |
1.5 |
2850 |
380 |
3.5 |
80AK |
76 |
30 |
AS30-2CB |
42 |
11 |
3.0 |
2850 |
380 |
6.4 |
80AK |
76 |
40 |
AS55-2CB |
45 |
13 |
5.5 |
2900 |
380 |
11.1 |
100AK |
127 |
50 |
AS55-4CB |
100 |
7.5 |
5.5 |
1450 |
380 |
11.6 |
150AK |
152 |
70 |
AS75-2CB |
60 |
18 |
7.5 |
2900 |
380 |
15.0 |
100AK |
127 |
50 |
AS75-4CB |
145 |
10 |
7.5 |
1450 |
380 |
15.4 |
150AK |
152 |
70 |
