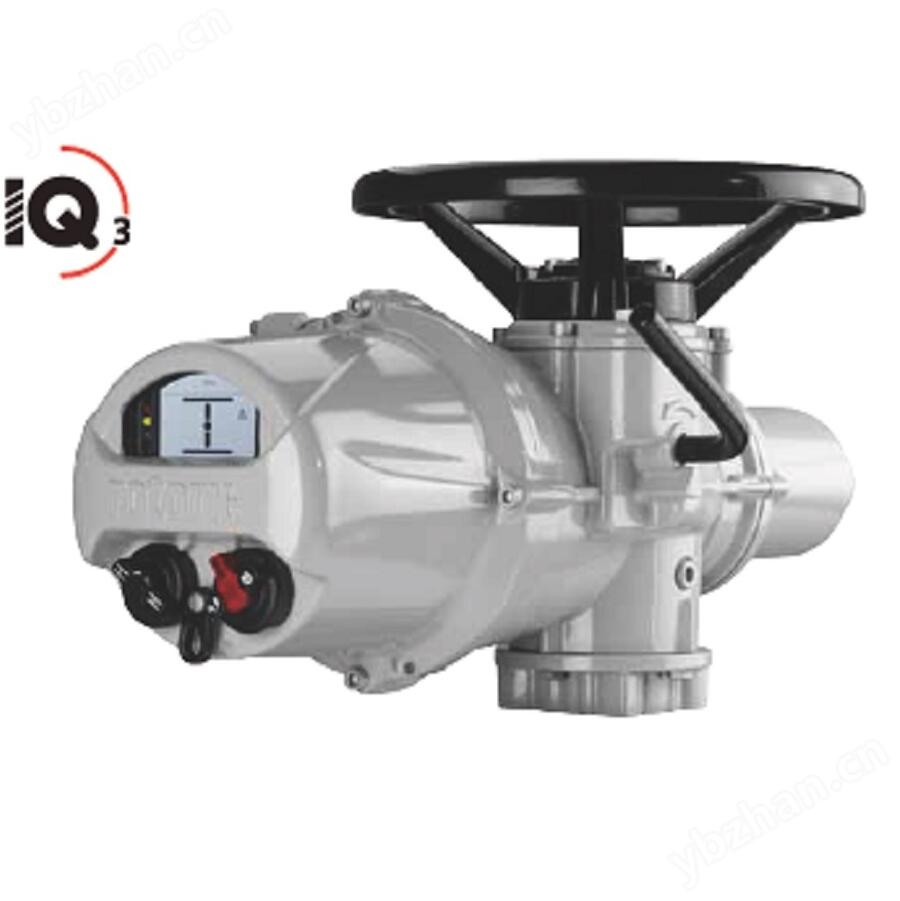

进口Rotork罗托克IQ3三代电动执行器

强力*：Rotork IQ 智能型电动执行机构-精益求精
形成了以秉承创业以来的传统技术的“照明制造系统"、以药品、食品为中心的“自动包装系统"、以及超越“二次电池制造系统"与“冷凝器制造系统"等产业根基的系列产品。并致力于利用这些应用技术实现“图像处理识别、计量检查"等、利用电子眼提高质量进而实现工程无人化等目标。
1.IQ选型及技术参数表
执行器输出转速（50Hz）18 24 36 48 72 96 144 192
执行器型号
扭矩（Nm）  IQ10  34
功率（KW)0.05 0.07 0.09 0.11 0.15 0.19
2.IQ12 81  68 48 41
功率（KW)0.13 0.16 0.21  0.23
3.IQ18 108
功率（KW) 0.17 0.21 0.23
4.IQ20 203 176 142 102
功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
5.IQ25 400 298 244  230 149
功率（KW)0.63 0.78 0.77  1.06 1.29 1.19
6.IQ35 610 542 474 366 257
功率（KW) 0.96 1.19 1.42 1.50 2.06  2.04 2.06
7.IQ40 1020 845 680 542 406
功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
8.IQ70 1490 1290 1020 745 645 542
功率（KW)2.34  2.91 3.37 3.21 4.41 4.16 5.14 5.59
9.IQ90 2030 1700 1355 1020 865 730
功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55
10.IQ91 1355
功率（KW)10.82 13.98
11.IQ95 3000
功率（KW)5.81
注：IQ-IB/IS结合可达43,386Nm（多转式）；IQ-IW结合可达137,000Nm（90度输出）
机械数据
12.执行器 IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
法兰型号ISO5210 F10 F14 F16  F25 F30
执行器重量(Kg) 32 52 75 215 230 220 大允许阀杆直径 A型 mm 32 38 54 64 70  73(Z型) 83(Z型)
螺纹接口 IQ10--IQ95 均为一个M40和两个M25或一个1.5和两个1
设计寿命 10,000次开/关
工作频率 60次/小时
工作温度 -30摄氏度-- +70摄氏度

Rotork罗托克IQ3三代电动执行器

基本功能：
1、相同步器：可自动纠正相序和缺相保护。
2、过热保护：电机线圈内的热继电器可检测线圈温度，当温度超过预定值，可断开控制回路。
3、阀门卡住保护：如果阀门卡住，当启动后7秒内不动作，电路将自动断开。
4、瞬时反转保护：自动延时电路对瞬时反转命令予以处理，防止冲击。
5、数据记录：每台都有一个数据记录器，可记录历史力矩、次数、状态和日期等，可进行实时查询、分析、诊断。

技术指标：
1、就地控制
A、在电气箱盖上提供非侵入式控制旋钮，红色为就地/停止/远程三态选择开关，黑色旋钮为就地开阀或关阀电动操作开关。
B、就地控制也可以用IQ设定器在0.75米内进行开/关/停操作。
2、远方开关量控制
A、采用光隔离接口，通常为正极开关（也可提供负极开关）
B、外部用户提供控制电源：范围20-60V AC/DC或60-120V AC
C、执行器内部提供控制电源：24V DC
D、每个控制端的下拉电源：24V DC时为5mA 120V AC时为12mA

Rotork罗托克IQ3三代电动执行器





进口Rotork罗托克IQ3三代电动执行器公司专业致力于产品种类的优化和品质的提升，结合市场需求，研发出“罗拓克防爆系列电动执行器是石油、石化、煤气等隔爆领域的优先品牌。产品大量配套在煤矿，水利、石化、石油、冶金，环保、钢铁、污水处理，电力、造船、消防等领域，多年来产品广受用户一致好评。 罗拓克以优异的产品质量占稳市场，以先进的科学技术行业、以完善的服务体系回报客户的企业宗旨，努力成为您首先选择的电动执行器制造企业。

质量承诺:产品检测合格出厂，产品享受终身技术支持，产品售后服务跟踪。“不断创新--为您所能!"罗拓克人力求为自动化发展提供优质的产品和优良的服务，期待与您的真诚合作
