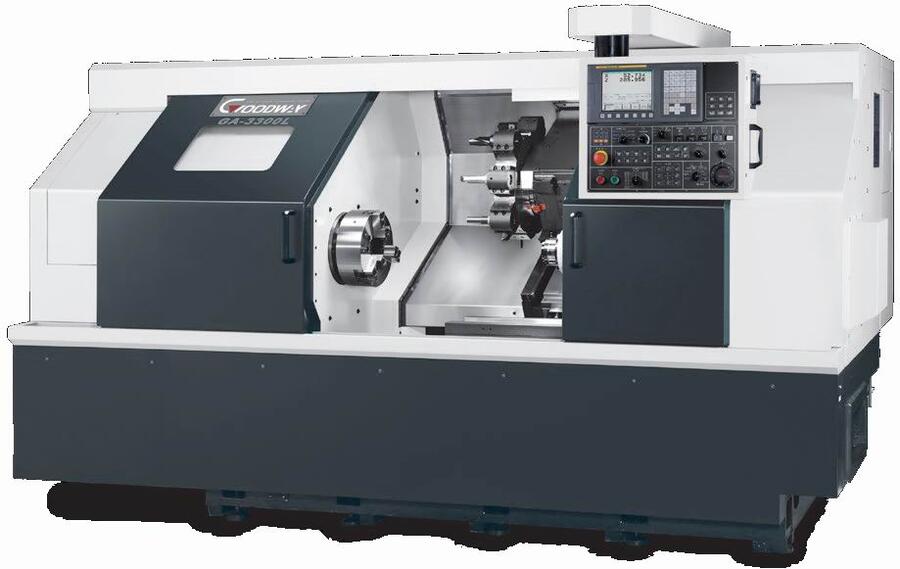

精密数控车床 台湾车床 程泰GA-2000/2600 GA-3000/3300硬轨车床
精密数控车床 台湾车床 程泰GA-2000/2600 GA-3000/3300硬轨车床
产品价格:¥10000(人民币)
  • 规格:GA-2000/2600/2800 GA-3000/3300/3600
  • 发货地:江苏苏州市
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:程泰机械(吴江)有限公司

    联系人:刘经理(先生)

    联系手机:

    固定电话:

    企业邮箱:aifan1266@163.com

    联系地址:苏州市吴江经济技术开发区东太湖大道4888号

    邮编:

    联系我时,请说是在牵牛钢材网上看到的,谢谢!

    商品详情

      程泰 GA-2000 GA-2600 GA-2800  GA-3000 GA-3300 GA-3600介绍

      超高性能 CNC 车削中心

      挟带着强大的切削性能与极致的加工精度,程泰 GA 系列 CNC 车床结合了大马力、高刚性结构与大尺寸伺服定位刀塔,提供您高效率的车铣复合加工能力。此一系列 CNC 车床,凭借着优异的重切削性能,无论于缩短加工时间、提高切屑移除率以及加工特殊坚硬材质等各方面,皆较同级机种具有更为突出的表现。除此之外,搭配可提高生产效率的各式标准配备以及极为耐用的机器使用年限。使得 GA 系列可以轻易达成您今日及未来的各种加工需求。

      超高性能 CNC 车削中心

      GA 系列 结构 主轴 刀塔 复合加工能力

      采用高于同级机种 2.5 ~ 4 倍扭矩值的主轴系统,能在较低转速作业区间提供优异的重切削能力。

      Z 轴以超规格伺服马达驱动,具备快速的加减速运动及强大的推力,提供高效率的大直径钻孔加工能力。

      重负荷滚柱型主轴轴承搭配一体成型高刚性硬轨结构,确保长年重切削运用下机台的耐用性。


      稳固的低重心机身搭配 30° 床鞍设计,即使长时间连续加工,切屑亦不会堆积。

      超大的加工范围且可选用动力刀塔成为车铣复合机,加工运用更有弹性。




      全系列采可程序尾座设计 ( 精巧型 GA-2000/300 系列无尾座结构 )??而尾座本体定位与心轴之伸缩皆为可程序操控。

      选择手动模式,尾座心轴可吋动前移,顶针可更为方便

      且精确的顶住工件中心。

      稳固的低重心机身搭配 30° 床鞍设计,即使长时间连续加工,切屑亦不会堆积。

      超大的加工范围且可选用动力刀塔成为车铣复合机,加工运用更有弹性。

      运用充足的水箱空间产生的冷却水流回路,可结合空气循环以加速散热效果,有效降低切削液的温度并延长其使用寿命。

      高温切屑与切削液可经由强大的水流回路立即带离加工区域,避免了热源集中在加工区域下方所产生的温升效应,使得加工精度因此提高而且更为稳定。

      选配压缩空气导流气泡管,即使在机台未开机情形下,仍可藉由空压机独立供给之空气气泡维持动态水流循环,抑制厌氧菌孳生,有效推迟切削液的变质及降低异味的产生。

      选择自动模式,尾座本体与心轴的移动皆由 M 码控制,而心轴的推力大小可由手动调整。

      Z 轴鞍座自动与尾座本体连结,并将其带动至所需位置。

      分离式切削液水箱置放于机台外侧,相较于一般内置式水箱具有更高的机台刚性。

      分离式水箱

      性能 尺寸 功能 规格

      145 公升大容量外置式水箱设计,保养维护更为方便。


      高强度结构

      主要机台构件整合为一强固基础,低重心机身及 30° 床鞍设计提供机头,刀塔及尾座极为稳固的基座。

      运用有限元素分析 ( FEM ),让一体成型床台之加强肋达到优化设计,机械强度较传统设计增加 30%。

      所以 GA 系列产品可以保持长期重切削下的加工精度,并且具有较为耐用的刀具使用寿命。

      具高效能加强肋之床台不仅是一体铸造成型,而且采用高张力 FC35 米汉纳铸铁,并加上热流平衡设计,

      能满足长年加工使用之需求,也因 FC35 等级铸件能提供较大的防震阻尼及减低变形量,使得机台不但耐

      用而且具有特别突出的性能表现。


      所有主轴及进给系统之伺服马达,皆使用 Fanuc αi 系列以确保性能与精度。

      X 轴及 Z 轴皆由超规格 Fanuc αi 系列绝对值 AC 伺服马达驱动,能以较快速的加减速运动且提供强

      大推力。绝对坐标译码科技省去极限开关,因此不但开机后不必回原点,而且没有极限开关损坏

      的问题。


      轨道滑动面贴覆进口特级 Turcite B耐磨片可防止滑动迟滞现象、降低磨耗且可维持长期精度要求。 X 轴

      及 Z 轴快速进给分别可达 20 m/min及 24 m/min。

      经热处理及精密研磨之 C3 等级滚珠导螺杆确保最高的精度与耐用度,除此之外, 各轴均有预拉设计, 能使变位量降至最少, 大幅提高加工精度。

      超大尺寸的硬轨与底座、床鞍一体铸造成型,经热处理且精密研磨,并以大跨距设计达成最大的强度与精度。硬轨设计也提供了重切削与断续车削应用的刚性需求。




      GA-2000 系列

      GA 系列 结构 主轴 刀塔 复合加工能力

      凹齿凸齿曲齿离合器以高负荷之伺服马达作刀盘换刀定位。刀塔相邻刀具换刀时间仅 0.2 秒,对角刀具也只须 0.5 秒,不论间隔多远,刀塔换刀可一气呵成成不需停顿。? 230 mm 大直径超高精度曲齿离合器精密定位刀盘,配合 4,000Kg 挟持力确保任何切削情形下皆有充分刀塔刚性。

      即使安装最大尺寸之内径刀刀柄,标准 10 支刀刀塔与 10" 吋夹头不会产生干涉,如选用 12 支刀刀塔与 8" 吋夹头也不会产生干涉。


      超高性能的自制动力刀塔

      超高性能 C 轴

      GA 系列以 Cf 轴结合碟式煞车系统提供市面上刚性极强的 C轴功能,在 Cf 轴模式下,以伺服马达带动主轴转动,结合带动时间小于 2 秒。

      结合动力刀塔,Cf 轴及碟式煞车系统可提供钻、铣、攻牙等复合功能,包括圆柱及极坐标插补之轮廓加工 ( 类同加工中心机第 4 轴旋转台功能 )。

      ( 副主轴不适用于 GA 系列 )

      本车床之 FANUC 伺服马达拥有每转 33,000,000 脉波的超高分辨率信号及 480 N-m ( 连续 ) 扭矩,工件表面加工精度较 Cs 轴 ( 由主轴驱动 ) 车床优异甚多,且即使在重切削下动态精度也可达 +/-0.02° 。

      GA 系列 结构 主轴 刀塔 复合加工能力

      GA 系列结合 C 轴控制及动力刀塔成为车铣复合中心,可将一工件在同一车床内完成车、铣、钻及攻牙等加工。可避免因为工件在机器间移动所产生的误差,并节省加工时间及人力。

      12 支刀动力刀塔可提供 12 支动力刀具 ( 仅在工作位置之刀具旋转 ),刀盘不需推出即可完成换刀。动力刀塔运用最新伺服定位科技,相邻刀具换刀时间仅 0.2 秒完成换刀,对角刀具换刀为 0.5 秒。

      动力刀具采用先进技术之 AC 伺服马达驱动方式,能以高扭矩输出充沛的动力,轻易完成最困难的加工
