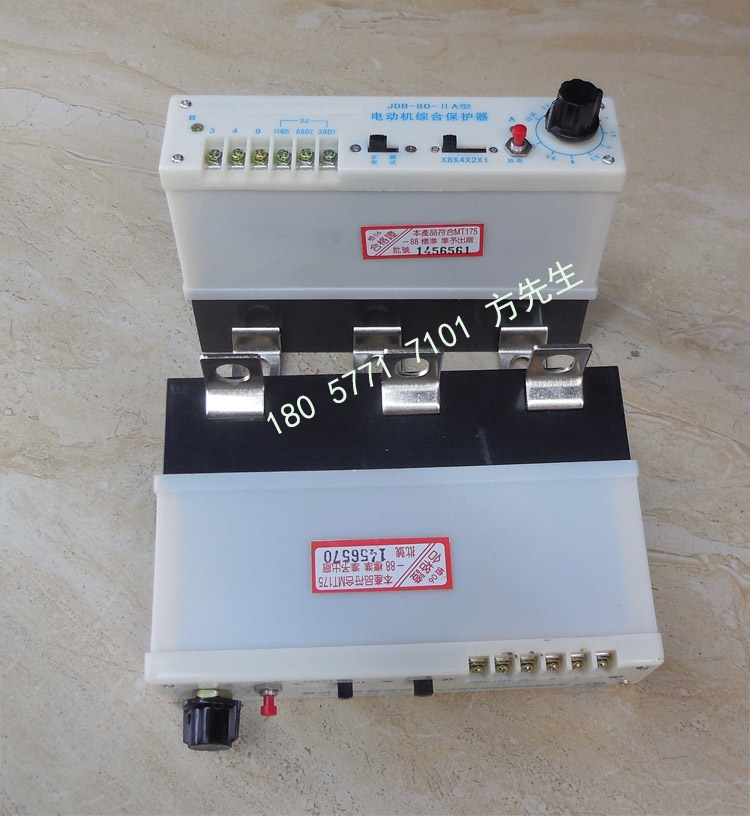

JDB-120A型电动机综合保护器
型号:JDB-120A
名称:电动机综合保护器(电动机综合保护控制器)
电流:80A/120A/225A
特点:电压为:380V/660V/或/1140V,电流至 400A的电力电路中,保护电动机用。有过载、短路、断相、漏电闭锁等保护功能。性能稳定可靠.
适用范围及用途:
JDB-120A本系列保护器适用于交流50HZ,电压为:380V/660V/或/1140V,电流至400A的电力电路中,保护电动机用。适宜与各种真空接触器组成矿用隔爆型真空电磁起动器。
产品特点:
1、保护功能全、有过载、短路、断相、漏电闭锁等保护功能
2、ABD8系列采用数字电路,性能稳定可靠.
型号、规格JDB-80C JDB-80A JDB-120 JDB-225 ABD8-250 ABD8-315 ABD8-400
额定电压(V) 380,660 660,1140
额定电流范围(A) 5.5-80 5-80 3-120 55-220 40-250 40-315 40-400
过载保护动作时间1.05倍长期不动作
1.2倍5-20min
1.5倍1-3min
6倍8-16s
短路保护动作时间性(8-10倍) 0.2-0.4s
漏电闭锁动作值380V:7+20%kΩ; 660V:22+20%kΩ; 1140V:40+20%kΩ
备注分体式一体式,有过载、漏试功能带各种状态显示
该系列真空接触器用于12KV以下电力网络系统中,两台真空接触器,之间加装机械连锁轴后,可实现机械互械及连锁功能,同时也可以实现电气闭锁。主要用于提升电控线路中作为正反转换向、动力制动、线路主开关,可以频繁操作,具有机械寿命长,可靠性能高,少维护,优良的开关性能等优点。也可用于控制高压风机的正反转换向等负载中作为主开关。
JDB-120A本产品体积小、重量轻,采用国际流行的上下布置的组装式结构方式,使用维护方便,易于组成F—C回路成套设备。真空灭弧室的动导电杆与下出线端子间用软连接连接,构成主电路通路。绝缘子把动导电杆与驱动机构连接起来,并对地绝缘。绝缘子的高压侧与真空灭弧室动导电杆的内螺纹连接,并与软连接固定在一起,绝缘子的另一侧连接在操动机构上。电磁铁驱动回转轴带动真空灭弧室动触头执行分合动作。
